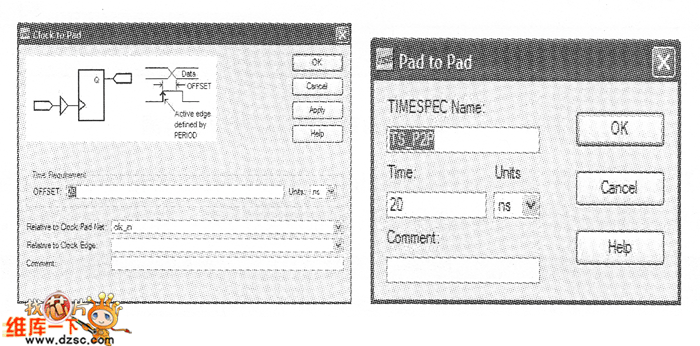

圖2  Pad to Pad參數及約束的覆蓋范圍

　　在【source】窗格中選中【Port】選頂，在右邊邊窗格中就可以對具體的某一個I/O設占Pad to Semp或Clock to Pad，即OFFET IN和OFFET OUT約束，如圖3斫示．

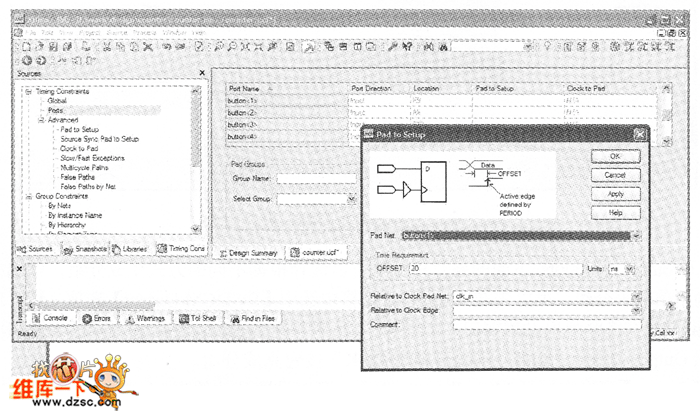

　　田3 引腳的約束參數設置及覆蓋范圍

　　在【source】窗格中選屮【Advced】下面的選頊時 可以在右邊窗格中沒置一些針對分細的約束，如圖4所示，比如源同步接口的輸入偏移約束、多周期約束和時序無關約束等。

　　圖4 分組約束參數設置及覆蓋范圍

　　在【Source】窗格中選中【Group Constraints 】選項，右邊窗格中會顯示當前UCF文件中己有的分組。右單擊約束內容，可以選擇注銷或刪除該約束，如圖5所示。

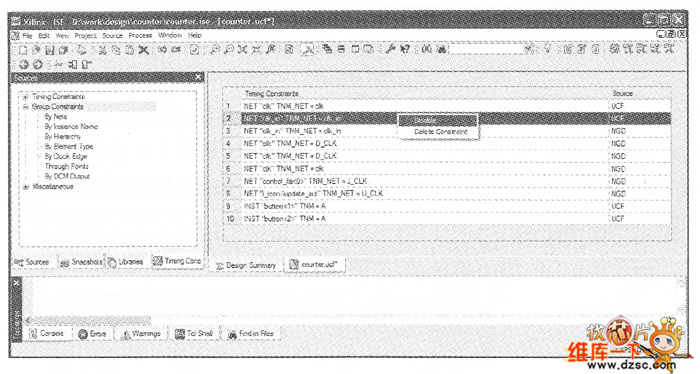

　　圖5 分組約束管理窗口

　　在Group Constraints下面的條目中可以可以選擇根據不同的方式生成分組，如選擇根據DcM輸出信號來分組，可以先在【Source】窗格中選中【By DOM Output】選項，然后雙擊右邊編輯窗口的空格會彈出設置窗口，如圖6所示。在列出的DcM輸出端口中選擇要分組的DcM Output，單擊“Add”按鈕，單擊“Ok”按鈕完成分組。

　　在【Source】窗格中展開Miscellaneous目錄，可以設置其他約束，如圖7所示。“CreateArea Groups from Time Groups”是用來把若干時鐘域的邏輯定義成一個時序分組，將來方便在Floorplanner或PACE中對這個組做區域位置約束。

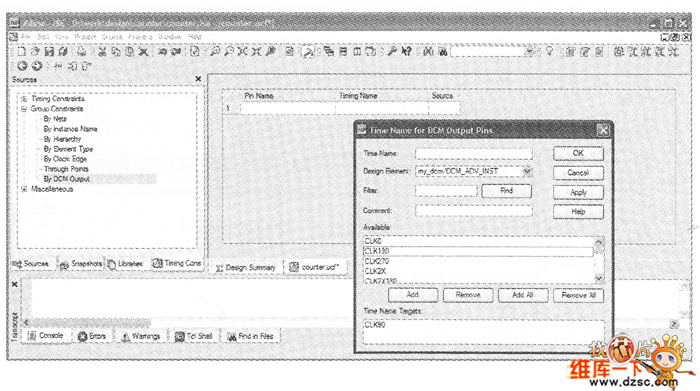

　　圖6 分組中的約束參數設置窗口

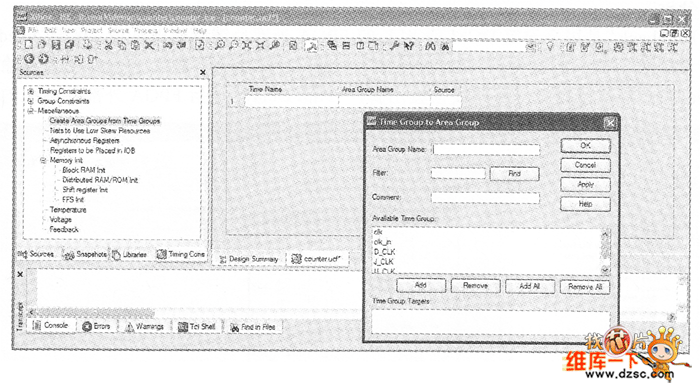

　　圖7 分組中的Miscellaneous約束參數設置窗口
　　“Nets to Use Low Skew Resources”是用來指導實現工具把指定網絡用Low Skew Line來布線的約束，這種約束適用于Sparten－II、Vertex和Vertex－E等系列成熟器件。這些器件中除了4個全局時鐘線以外，還有24條Low Skew Line。
　　“Asynchronous Registers”是指導工具將指定寄存器MAP或異步寄存器的約束，它只適用于D或CE是異步輸入的寄存器或鎖存器。這個約束可以改善Timing Simulation的結果，阻止X狀態的繼續傳播。在時序違規的情況下，寄存器的輸出不再是不定態，而是保留上一個值。
