約束編輯器一
出處:mrj21 發布于:2008-09-16 16:00:05
約束編輯器(Constraint Editor)是ISE中做約束設置的輔助工具,其圖形化操作界面極大地方便了約束設置的過程,即使是對UCF不很熟悉的初學者也可以輕松地在相應的界面中完成約束設置。在約束編輯器中可以執行如下操作。
(1)設定全局時序約束。
?。?)通過I/O端口或I/O端口的組來設定時序約束。
?。?)生成分組和時序路徑中參考點,用其來設定時序約束。
?。?)用分組和時序路徑中參考點進—步改善時序約束。
?。?)設定其他約束。
用戶在約束編輯器所做的改動會寫入U(xiǎn)CF或XCF(Xilinx Constraint File)中。

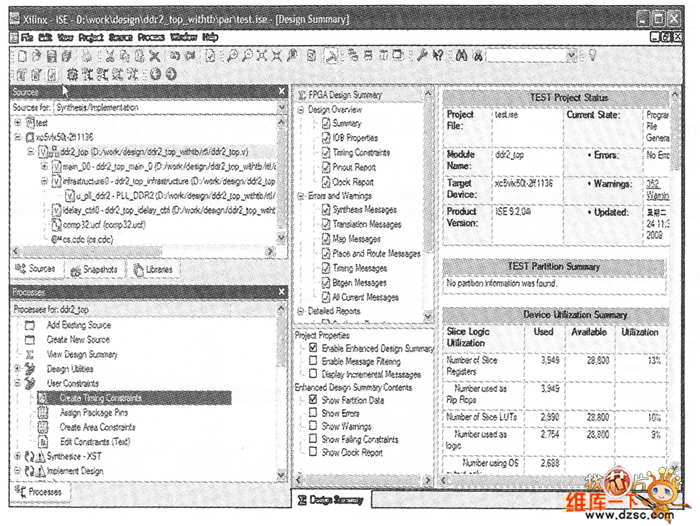

約束編輯器可以在ISE工程中打開,在Processes窗口中展開User Constraints目錄,然后雙擊“Create Timing Constraints”圖標打開約束編輯器。如果沒有綜合的新工程,雙擊“CreateTiming Constraints”選項使ISE從Synthesize運行到Translate,然后才能打開約束編輯器,如圖1所示。

圖1 ISE運行約束編輯器

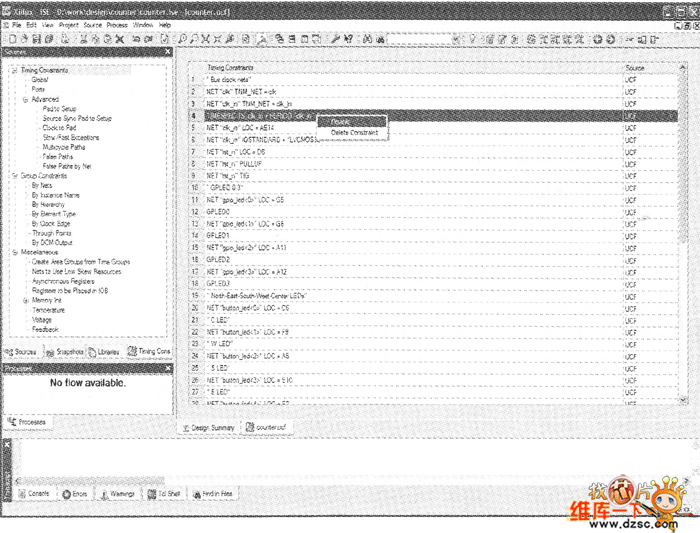

在新版ISE中打開的約束編輯器窗口如圖⒋44所示,在【Source】窗格中提供了3大類編輯功能,即時序約束、分組設置和其他約束。在【Soqrce】窗格中選中【Timing Constraints】選項,右邊窗格中會顯示當前UCF文件中的所有約束。右擊約束內容,可以選擇注銷或刪除該約束。

圖2 約束編輯器窗口

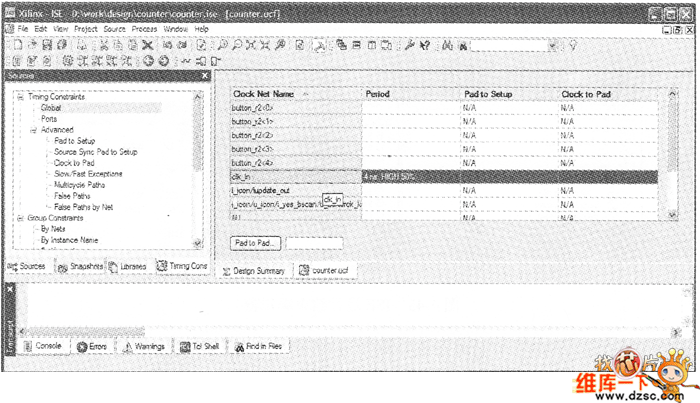

在【Source】窗格中選中【 Global】選項,在右邊窗格中可以設置全局約束,包括to Setup、Clock to Pad和Period、Pad to Pad,如圖3所示。

圖3 設置全局約束
