所有電容器都存在引線電感和內部的寄生電感，印制板的過孔也可產生電感。這些電感的存在對高速設計和電源設計都沒有任何好處，因此在任何時候都必須盡可能地減小引線電感。在電容器內部，介質材料決定了自諧振頻率的零點值。而且這些材料都是溫度敏感的，從而造成了電容的容值隨著溫度的變化而改變。當作為旁路或去耦電容使用時，這個容值的改變可能會造成失去濾波作用，因此介質材料的溫度特性越穩定越好。將介質材料和寄生電感等參數綜合起來可以歸納為兩個等效參數，分別為等效串聯電感(ESL)和等效串聯電阻(ESR)，它們都與電容器串聯在一起。這兩個參數的存在將削弱電容器作為旁路電容的效果，等效串聯電感(ESL)和等效串聯電阻(ESR)越小越好。貼片電容器的ESL和ESR相對比較小，因此去耦網絡基本上選擇這種外型的電容器。等效電路和阻抗特性如圖1所示。

　　圖1 電容器的等效電路和阻抗特性

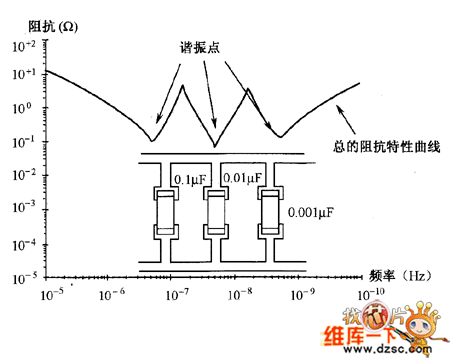

　　從圖中的和電容器等效電路中得出電容器的容值和寄生電感一起決定了電容器的自激頻率(諧振點)，在諧振點上等效阻抗。圖2所示為3個不同電容所產生的總的等效阻抗曲線。

　　圖2 3個不同電容所呈現的等效阻抗曲線
