PLA可編程邏輯陣列的特點是具有可編程的“與”門陣列和“或”門陣列。PAL的可編程陣列邏輯只有“與”門陣列是可編程的，而“或”門陣列是固定的，即不可以編柙 困此PLA結構可以提供更多的共享通道資源，對設計者來說可以節省更多的邏輯資源。用同樣規模的器件，可以實現更多的邏輯設計，從而有效地降低成本．

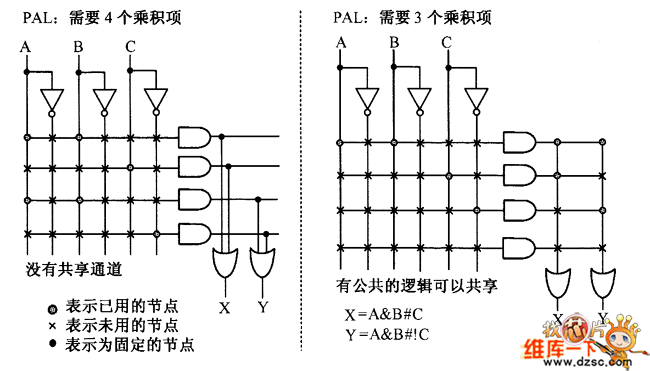

　　例如，為了實現X=A＆B＃C和Y=A＆B＃！C邏輯結構，在PAL和PLA的邏輯陣列中所伙用的資源完全不同，如圖1所示。

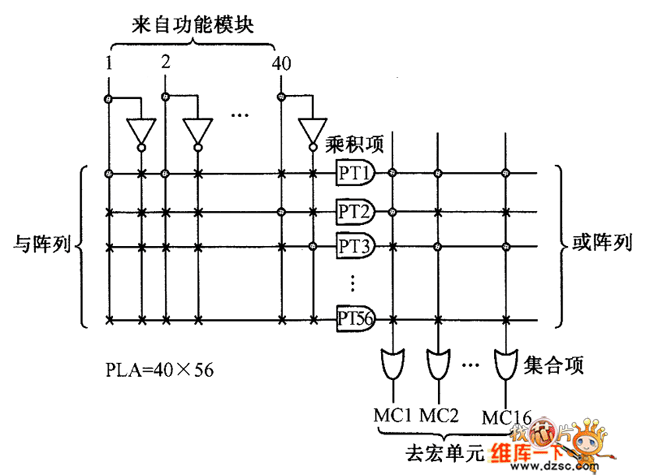

　　每個功能杖塊內包含－個40×56的PLA陣列，如圖2所示．來自功能摸塊的40個輸入信號，每個信號還有－個反向信號通道。實際上，與陣列相當于－個80×56的可編程“與”矩陣。每一個宏單元的信號利用集合項（Sum Terms），可將56個乘積項的輸出求和后作為宏單元的控制輸入。

　　56個乘積項的輸出經過可編程的“或”陣列后分成56個乘積項控制信號。
　　（1）49個乘積項輸出：可用于其他宏單元的PTA（宏單元的置位和復位控制信號分量）、PTB（宏單元的輸出使能控制信號分量）及PTC（宏單元的時鐘使能或乘積項時鐘控制分量）。
  　　
　?。?）4個乘積項控制信號：CTC（時鐘控制項）信號可用于該功能模塊中所有宏單元的時鐘信號控制分量，CTR（復位控制項）信號可用于該功能模塊中所有宏單元的復位端控制分量，CTS（置位控制項）信號可用于該功能模塊中所有宏單元的置位端控制分量，CTE（輸出使能控制項）信號可用于該功能模塊中所有宏單元的輸出使能控制分量。

　?。?）3個乘積項用于指定某個宏單元的控制信號PTA（宏單元的置位和復位控制信號分量）、PTB（宏單元的輸出使能控制信號分量）和PTC（宏單元的時鐘使能或乘積項時鐘控制分量）。

　　由此看出，CoolRunner-II可提供非常豐富的邏輯和共享布線資源。此外，乘積項陣列還具有高速特性，其傳輸延遲僅為0.3ns。
