EDK工具自帶了豐富的IP核，方便用戶構建復雜的嵌入式系統。用戶也可以通過EDK提供的CIP(Create or Import Penpheral)向?qū)?lái)構建自己的IP核實現特定的一些功能來擴充自己的IP庫，并達到IP核復用的目的。

　　CIP在建立用戶的P核時，使用了一種專用的接口規范(IPIF)。

　　IPIF是一個驗證并優化的高度參數化的定制接口，其結構如圖1所示。它提供了一個簡化的總線協議IPIC(IP Interconnect)，操作這個總線與直接操作PLB及OPB這些總線相比要簡單很多。通過IPIF模塊，并對其進行參數化定制來滿足設計需求，將大大降低設計與測試工作量。

　　圖1 IPIF結構

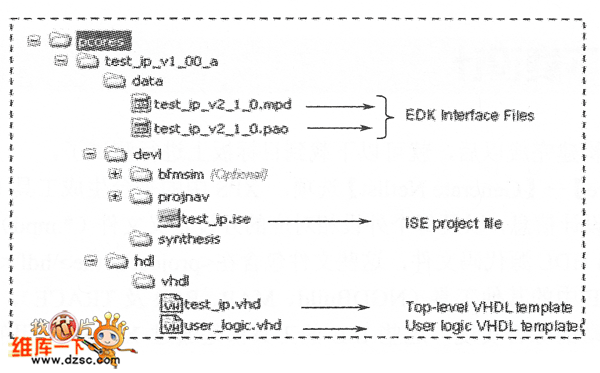

　　運行CIP向?qū)?，將?huì)創建兩個模板文件用來幫助設計者完成IP與系統的連接。這兩個文件分別是頂層模板test_ip．vhd和用戶邏輯模板user_logic．vhd，如圖2所示。

　　圖2 CIP生成的自定義IP的文件結構
