SmafiGuide是ISE中另外一種設計重用技術，它根據戶指定的NCD文件來指導新的布局布線過,從而達到以較短的時間實現時序收斂．刈于一些比較敏感的時序路徑或布局也會自動地進行調整，以便滿足時序要求．該技術適用于后明設計階段，整個設討出現較小改動的情況。在這個階段中，設計者的設計通常都已基本定型而且滿足時序要求，只是有地會做一些微小改動。通用SmartGuide技術，設計者可以指定一個已滿足時序要求的實現結果(NCD文件)作為小改動之后的“設計實現”指導文件。ISE新的Implimet算法能夠在時序能滿足的情況下的保留以前的布局，從而保證布線流程能夠完成邏輯的布線。對于改動的邏輯或新添加的邏輯，ISE會在剩余的FPGA 資源中實現。如圖1所示。沒有改動的邏輯并不意味著一定會完全按照指導文件來布局，為了滿足時序要求，SmartGuide可能會適當調整被指導的元件的布局。因此SmartGuide的首要目標出滿足時序要求，第2個目標才是縮短實現時間。

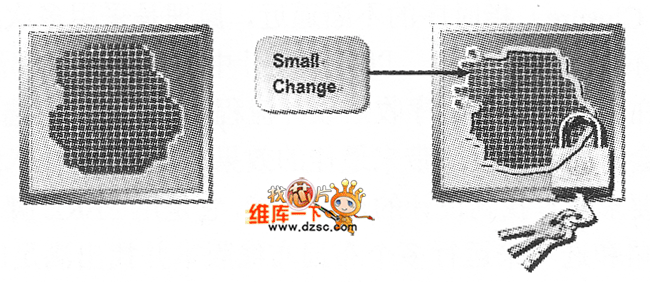

　　圖1 SmartGuide適用于改動較小的設計

　　適用于SmartGuide的設計小改動通常包含在模塊內部、管腳位置的改動、設計中調用的的模塊(比如，DOM、BRAM和DSP48等)的屬性改變、時序要求的放寬，以及添加ChipScopePro模塊等。

　　以下介紹如何在ISE中使用SmartGuide技術。

　　(1)右擊Sourcel窗格中的設計頂層模塊，選擇SmartGuide 命令，在彈出的對話框中選中(Use SmartGuide )復選框。然后通過瀏覽器指定要作為指導的NOD文件，如圖2所示。單擊(OK)按鈕后頂層模塊的圖標會變成，表示SmartGuide功能已經打開。

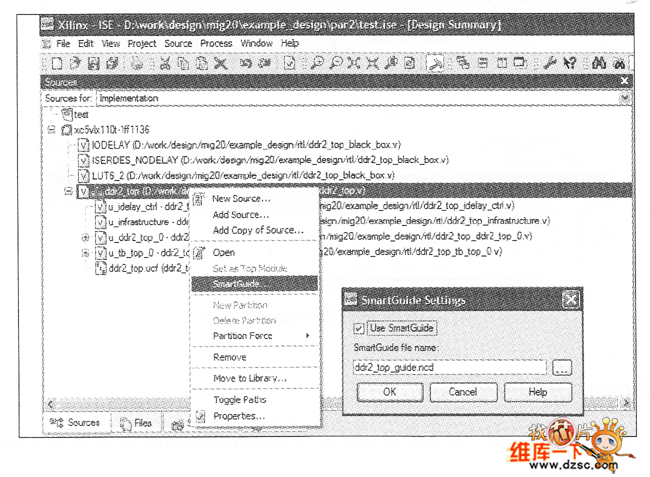

　　圖2 SmartGuide功能并設定指導文件

　　(2)運行ISE得到設計改動后的實現結果，用戶指定的NOD文件將被用來指導新的實現過程。
