(1)生成一個新的Partition

　　創建ISE工程之后，設計者首先要從( Source)窗格中找到需要重用的模塊。然后為其生成一個Partition，具體操作如圖2所示。在【Source】窗格中展開設計層次，右擊相應的模塊后。在彈出快捷菜單中單擊(New Partition)命令，為該模塊生成了一個Partition。

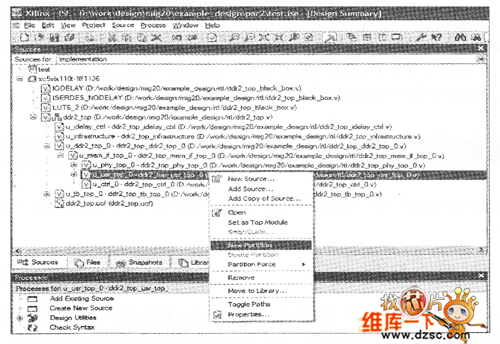

　　圖2 生成一個新的Partition

　　(2)設智Partion屬性

　　生成一個Partion后，該模塊的圖標會改變，頂層模塊的圖標也會為的，這表示設計中有些模塊設定了Partion識些礻嘗塊伯待實現．存Partion性設皆屮還可以設定保留和重用的級捌，如圖3所示，右擊Panition模塊 ，【Propedies】命令．在對話框中的【Category】列表框中選擇【Partion】選14，然后在下邊的拉列表中選擇沒計保留和重用(ProseVC)的級別。選擇【Routing】選項表示綜合的網表，布局和布線信慮、公被保留，這足默認的保留級別；選擇【Placement】選項表示保留綜合的網表和布局信息；選擇【Synthesis】選項表示只保留綜合的網表：選擇【Inhedt】選1項表示沿用上層父模塊的保留級別。如果上層父模塊木定義Partion，則保留默認，此時會看到名稱“Inherit(Routing)”。選擇后單擊【OK】按鈕。

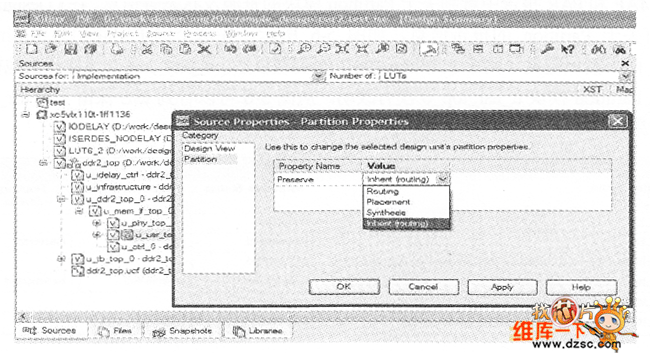

　　圖3 設置Partion的保留級別

　　(3)運行ISE工具得到實現結果

　　如圖4所示，實現過程結束之后，Paffition模塊的圖標會改變，頊層模塊的圖標也會變表示設計中的Partion模塊已經完成實現。

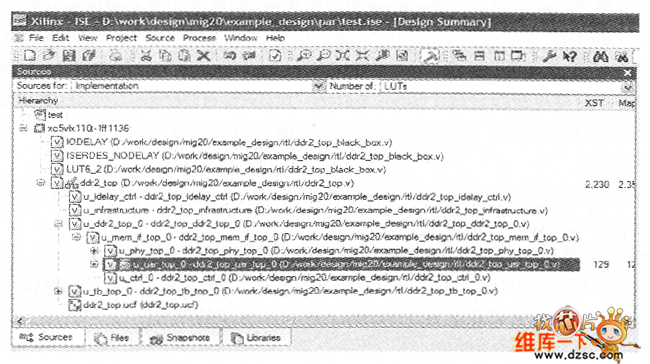

　　圖4 Partition模塊已經完成現實流程

　　在(Design Summary)窗格中可以看到關于Partition的信息，如圖5所示。

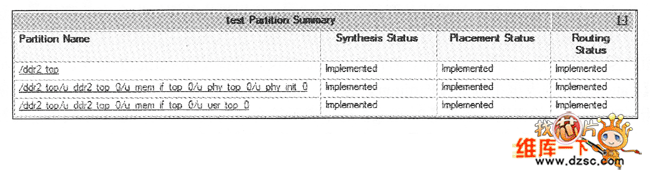

　　圖5 Partition Summary

　　(4)設計更新之后重新運行ISE

　　如果Partition模塊未曾改動，那么ISE就會保留Partition上次實現的結果。設計者可以在Synthesis、MAP和PAR中看到關于Partition模塊的資源及狀態等信｀患。在(Design Summary)窗格中也有關于Partition的信息，如圖6所示。在這個例子中我們?yōu)閡_phy_init_0兩個模塊定義了兩個Partition。第1次實現以后，u_phy_init_0模塊和其他模塊有過代碼改動，但Partition模塊u_phy_init_0沒有改動。從圖6可以看到ISE保留了u_phy_init_0上的實現結果。

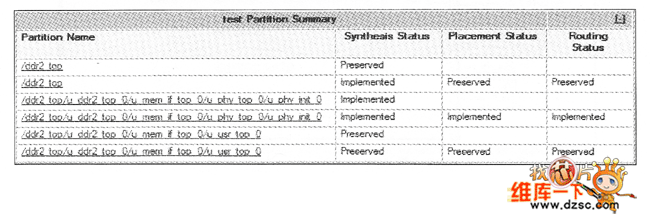

　　圖6 設計更新并重新實現后的Partition Summary

　　(5)Partition的其他操作

　　如果設計者想刪除先前定義的Partition，可以在(Source )窗格中右擊相應的Partition模塊，然后選擇(Delete Partition)命令。

　　如果設計者想暫時取消對某個Partition的保留狀態，即這次實現不想保留以前的實現結果，而是重新綜合或?qū)崿F(xiàn)，那么在右擊出現的快捷菜單中選擇對話框中( Partition Force)選項后，選擇取消保留哪個階段，如圖7所示。(Force Synthesis Out-of-date)選項表示不再保留上次的綜合結果，ISE需要重新綜合這個模塊；( Force“Implement Design”O(jiān)ut-of-date)選項表示不再保留上次的布局布線結果，ISE可以重新為這個模塊布局布線。

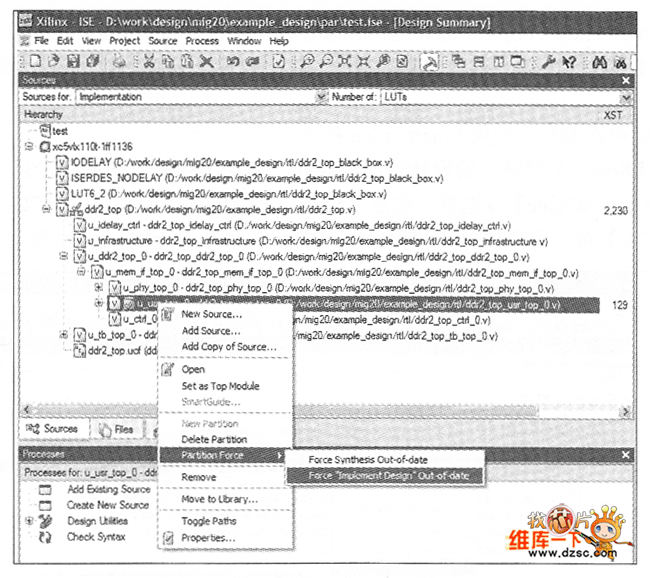

　　圖7 暫時取消Partiton的保留狀態

　　(6)注意事項

　　ISE工具選項或命令行的變動導致所有Partition模塊需要重新實現，如map－timineeffort levels，以及任何命令行變化。

　　Partition支持層次嵌套，Partition可以應用于任意層次的任意模塊。

　　Partition自動檢測設計文件的變化，這些文件既包括HDL代碼，也包括約束文件，如 UCF中的物理位置約束及針對Partition模塊的區域約束等。

　　Partition不要求有區域約束。

　　MPPR、logic_Opt及global_opt功能與Partition不兼容。
