適合高速驅動電路的推挽電路

出處：conwh 發布于：2008-09-10 17:24:51

　　圖1是使用NPN/PNP型晶體管的互補推挽電路，適于驅動功率MOSFET的門極。此電路雖然具有門極電流的驅動能力，但射極輸出波形不能比輸人信號快。

　　圖2是此電路的開關波形。它表示出tf、tr都快，且響應極好．進一步觀測門極電流，如圖3所示，流過

　　±0.5A(PEAK)的電流，此微分波形的面積與門極所消耗的功率成比例．

晶體管推挽驅動電路

　　圖1晶體管推挽驅動電路

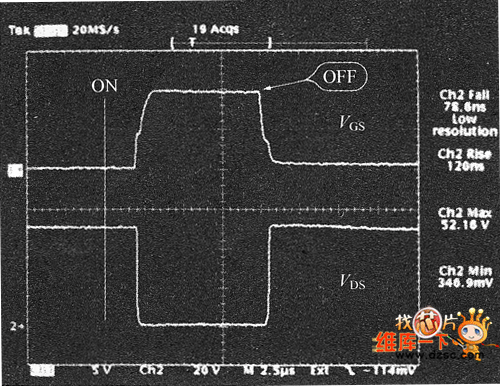

晶體管推挽驅動的開關特性

　　圖2 晶體管推挽驅動的開關特性

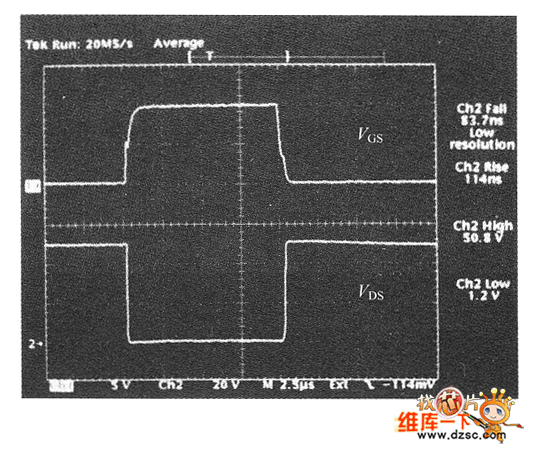

晶體管推挽驅動時的柵極電流波形

　　圖3晶體管推挽驅動時的柵極電流波形
　　
