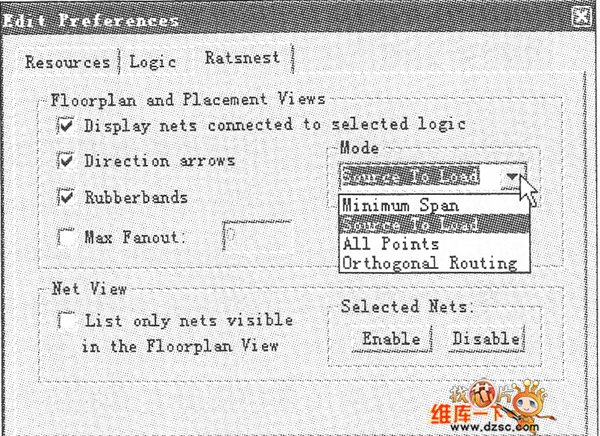

■ 【Ratsnest】選項卡：用來顯示器件內邏輯資源之間的連線和關聯邏輯，如圖5所示。是否顯示邏輯資源間的連線可以在【Selected Nets 】選項組中通過單擊【Enable】和【Disable】按鈕控制?！綝isplay nets connected to selected logic】復選框用來控制是否顯示所選擇邏輯和與其關聯的連線。當選擇后顯示所選擇的邏輯和連線；否則僅顯示所選擇的連線，不顯示與連線關聯的邏輯，默認值為不選擇。【Direction arrows】復選框用來控制是否顯示連線端的箭頭方向，默認值為顯示。【 Rubberbands】復選框用來控制是否顯示所選擇連線的進一步延伸，默認值為顯示?！綧ax Fanout】復選框用來控制顯示扇出網線的多少，默認值為不選擇，即顯示所有的網線。在【Mode】下拉列表框中可以選擇4種模式，即【Source To Load】選項僅顯示源于信號端到所有負載端之間的連線；【Minimum Span】選項顯示的跨度，即僅顯示與信號源端到所指定部件的近連線；【All Points】選項顯示所有端點的連線，而不考慮是源還是負載；【 Orthogonal Routing】選項顯示直角的連線，當選擇該模式時，將僅顯示水平和垂直
 的通道?！綥ist only nets visible In the Floorplan View】復選框用來控制是否在【DesignNets】窗口中列出所有的網線或僅顯示可以看見的那一部分。

　　圖5 【Ratsnest】選項卡

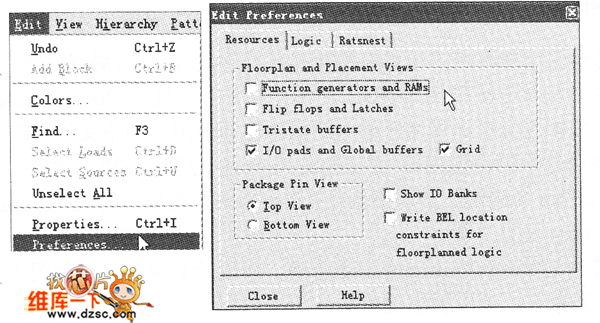

　　 在【Resources】和【Logic 】選項卡中的參數也可以通過工具欄中的按鈕來控制。

　?。?）在【Editl下拉菜單中的【Add Block】命令用來在設計中添加—個分層次的空塊。

　?。?）在【Hierarchy】下拉菜單中的【Collapse】和【Expand】命令用來顯示設計的層次結構，【 Group】命令在設計中建立一個新的分層組，【 Flatten Groups】命令用來去掉分層結構。

　?。?）在【Pattern】下拉菜單中的【Flip Vertical】命令垂直翻轉命令用于將上部的邏輯移到下部，但不影響層次結構?！綟lip Horizontal】，水平翻轉命令將左邊的邏輯與右邊的邏輯相互對調?！綜apture】命令用來生成一個邏輯圖標的圖案，并以參考圖案保存。【Impose】為強制命令。

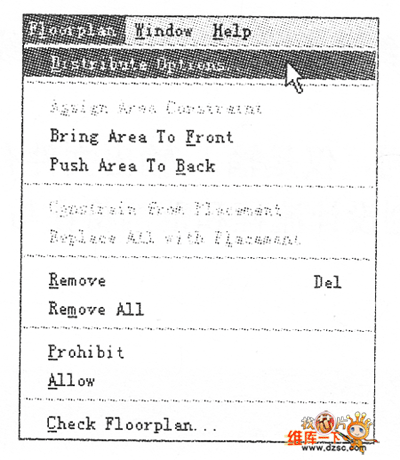

　　（7）【 Floorplan】菜單通常用于模塊化設計，其選項如圖6所示。

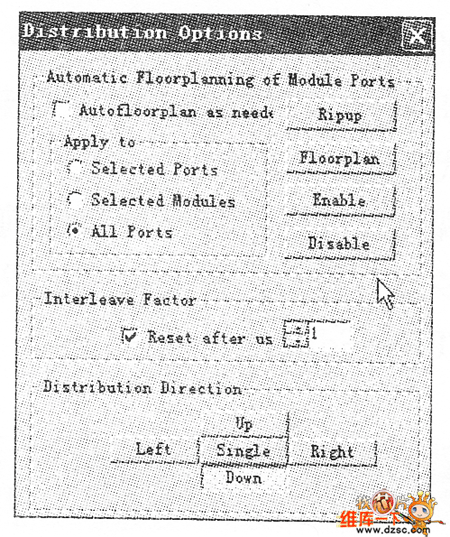

　　■ 【Distribution Options】對話框如圖7所示，其中的【Automatic Floorplanning of Module Ports】選項組用于模塊化設計時對頂層輸入／輸出端口的自動布局規劃?！続utofloorplan as needed】復選框用來控制在下改變大小和移動被指定的區域時是否對所選擇的端口和模塊進行自動布局?！?Selected Ports】單選按鈕用來對所選擇的端口執行【Ripup】、【Floorplan】、【Enable 】和【 Disable 】操作。【Selected Modules】單項按鈕用來對所選擇模塊內的端口執行【Ripup】、【Floorplan】、【Enable】和【Disable】操作?！続ll Ports】單選按鈕用來對設計中所有的端口執行【Ripup】、【Floorplan】、【Enable】和【Disable】操作?！綬ipup 】按鈕用來從平面布局圖中移動所選擇的端口、模塊和全部端口。【Floorplan】按鈕決定對所選擇的端口、模塊和全部端口進行自動布局。

　　圖6 【Floorplan】菜單中的選項

　　圖7【Distribution Options】對話框
　　【Enable ）和【 Disable 】按鈕決定對所選擇的端口、模塊和全部端口是否允許進行自動布局。【 Interleave Factor】選項組用來改變邏輯定位之間的間隔，當選擇“1”時，表示無間隔；當選擇其他值時，表示間隔的邏輯資源數，為9，該參數常用于對｀總線的布局控制?！綝istribution Direction】為分布方向調整選項。

　　■ 【Assign Area Constraint】命令用來建立一個區域約束。該功能與PACE的功能相同。

　　■ 【 Bring Area To Front】不Ii 【 Push Area To Back】命令用于對所選擇區域的顯示控制。

　　■ 【Constrain from Placement】命令用于在運行了布局布線后更新所做的規劃設計，所有被選擇的邏輯都用當前布局進行約束。
　　

　　■ 【Replace All with Placement】命令用于在運行了布局布線后，更新所做的布局設計，用布局取代了平面規戈刂。

　　■ 【 Remove】和【 Remove All】命令從平面規劃圖中刪除所選邏輯和所有邏輯圖標。

　　■ 【Prohibit】命令禁止用命令來為所選擇的資源加鎖，避免被刪除和移動，【Allow】命令正好相反。

　　■ 【Check Floornlan...】命令對所規劃的邏輯進行校驗。
