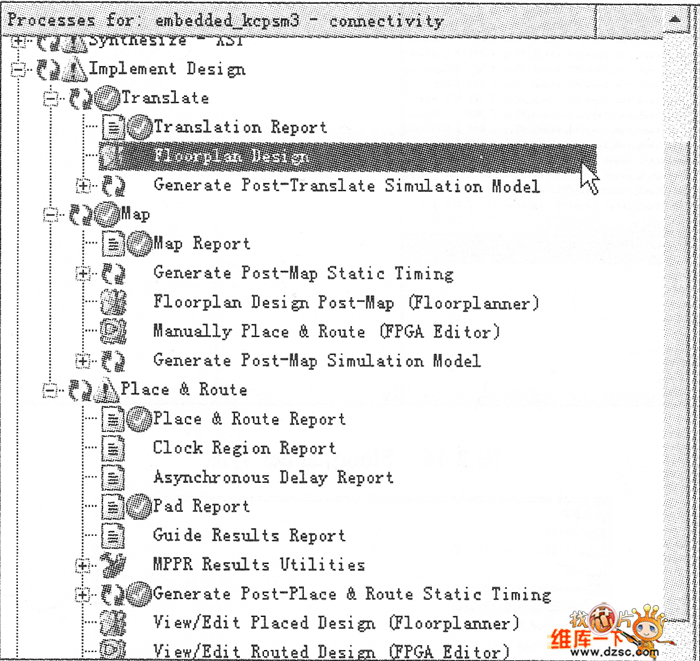

布局規劃器既可以作為一個單獨的工具來使用，也可以通過ISE集成化開發工具來調用。使用布局規劃器進行手動布局，是對自動布局布線性能的一種補充，可以進—步提高器件的性能。布局規劃器在結構化和數據路徑設計上的作用非常明顯，可以通過布局規劃器確定在何處布置何種邏輯才能達到的結果，同時可以通過布局規劃器將關鍵的數據路徑布置在理想的位置上。布局規劃器可以根據用戶的需要布局邏輯單元，并且可以通過RPM（Relationally PlacedMacro）綁定的方式將相關單元的物理相對位置固定。利用ISE 10．x設計工具生成的NGD文件可進行布局規劃，以及手動指定IOB位置。布局規劃器通過新建一個物理位置約束來修改UCF文件，使約束添加在原來的UCF文件中，或者布局規劃器通過MFP文件來存儲對設計的物理約束。對于模塊化設計，布局規劃器是一個非常好的輔助工具。

　　根據布局規劃器的功能，可以將布局規劃分為以下幾種。

　　（1）基于區域的布局規劃。

　　在這種布局中，設計者可以按照功能的不同將設計分為多個功能塊，每一個功能塊都通過布局規劃被限制在有效的功能范圍內?；趨^(qū)域的布局規劃的主要目標是將相互聯系的邏輯布置在同一個功能框架中，進而減少相互之間的連線延時。

　?。?）細分的布局規劃。

　　在這種布局方式下可以布局基本的邏輯SLICE，實際上就是完全對設計進行手動布局。采用這種布局方式的目的是優化細節部分，以得到高效的時序。由于這種布局方式需要較長的處理器執行時間和較大的系統資源，所以通常僅用于較小的設計或設計中很小一部分的邏輯。

　?。?）迭代布局規劃。

　　迭代布局規劃是指布局規劃和布局布線之間的反復操作。為了達到設計的目標，有時需要設計者對邏輯布局反復修改和調整，然后在布局布線后觀察是否滿足設計要求。

　　由于布局規劃器可以直接對器件的邏輯單元進行規劃和操作，而且布局規劃本身是一個反復的過程，需要花大量的時間才可以得到一個比自動布局好的效果。因此對設計者來說，首先必須了解所使用器件的邏輯架構，即知道如何做才可以提高設計性能。不到萬不得已的情況，盡量不要采用這個操作。
