由于電路設計的需要，我們希望有一種芯片提供８位通道，通過一個引腳的電平控制輸出與輸入是同相還是反相。我們知道，一個異或門是可以控制一位通道正反相的，因而用４重異或門７４ＬＳ８６可以實現希望的功能。但對于８通道來說，就需要２片７４ＬＳ８６。而用１片２７６４就可以實現，先寫出８通道同相／反相器的真值表（略），再將真值表中的數據按其地址寫入?。玻罚叮矗涂梢詫⑵渥鳛椋竿ǖ劳啵聪嗥髁?。當（２７６４的腳Ａ８）接高電平時，輸出與輸入是同相的；接地時，輸出與輸入是反相的。用于控制是否輸出，高電平時輸出為高阻態，它是存儲器本來的功能，與寫入的數據無關。圖２為其引腳接法。實現８通道同相／反相器用了２７６４的５１２個低地址單元。

　?。勃保秤茫玻罚叮磳崿F(xiàn)十六進制（四位二進制）與ＢＣＤ碼的相互轉換

　　當輸入的十六進制數為０～９（二進制為?。埃埃埃啊保埃埃保r，輸出的兩個ＢＣＤ碼的高字節總為００００，而低字節與輸入的四位二進制相同；當輸入的十六進制數在Ａ～Ｆ（二進制為?。保埃保啊保保保保r，輸出的高字節總為０００１，而低字節為００００～０１０１。這個功能可以用門電路實現，或使用１片７４ＬＳ１５４（四十六譯碼器）、２片（７４ＬＳ１４７）十線四線優先編碼器及８個反相器，但都相當麻煩。而用２７６４存儲器實現起來卻特別簡單（真值表略）。

　　由兩個ＢＣＤ碼轉換到十六進制則執行與上面相反的轉換。兩個轉換電路分別見圖３（ａ）、３（ｂ）所示。兩個轉換器分別占用８ｋ存儲空間的前１６個和２５６個地址單元。下面討論用１個存儲器實現２個轉換器的問題。

　?。勃保词梗玻罚叮赐瑫r具有以上４種功能

　　上面例子中，我們都只是用到了２７６４的８ｋ存儲空間中很少一部分低端地址，未用到的較高位地址線都是接地的，所以絕大多數存儲單元都閑置著。其實我們完全可以將各種功能的數據按地址分開寫到２７６４中，以提高芯片的利用率。在使用時將部分引腳置高電平或低電平，選擇出需要的功能。

　　圖４為用２７６４實現上述幾個功能的等效電路。通過改變Ｆ１Ｆ０（即２７６４的Ａ１０、Ａ９腳）的電平，就可以使２７６４提供不同的功能。

　　由于各功能所需的存儲空間不一樣多，我們以需要多存儲空間的功能為準，讓其它功能的數據也都占有這么多存儲空間，并只使用其中的低端地址（當然，將幾個需要空間小的功能集中在一起，合著使用一塊與單個需要空間較大的功能相同大小的存儲區，可以進一步提高存儲空間的利用率）。在本例中占用空間的是８通道同相／反相器，它需要５１２個地址單元，所以其它３個功能也都占有５１２個地址單元。這樣仍難免存在存儲地址浪費的問題。但即便如此，１片２７６４可實現的功能仍是相當可觀的——以每個功能需要５１２個存儲地址計算，２７６４的８Ｋ地址單元就能實現１６個相互獨立的功能。可見用存儲器實現組合邏輯功能芯片具有巨大的優越性。

　　由以上例子可以看出，使用存儲器可以非常方便地實現各種組合邏輯芯片的功能，輸入信號的數目取決于存儲器的地址線條數（還有門控信號、片選信號等）；而輸出信號的數目則取決于存儲器的字長。因此，如果用戶需要的輸入信號較多，可以選擇容量大的存儲芯片；需要的輸出較多，就選擇字長為１６位、３２位的芯片?？傊?，只要存儲器地址線和數據線條數滿足要求，就可以實現任何可以想象到的組合邏輯功能。

　　需要注意的是，以上我們一再強調是組合邏輯，而非時序邏輯，是因為存儲器沒有鎖存功能（在讀模式下），所以無法單獨實現時序邏輯。但若在存儲器輸入、輸出加上鎖存器，例如采用透明８Ｄ鎖存器７４ＬＳ３７３、８Ｄ邊沿鎖存器７４ＬＳ３７４，也是可以定制時序邏輯功能的。

　　２５將２７６４作為四位格雷碼計數器

　　格雷碼是一種“單位間距”碼，其特點是相鄰兩個碼組間只有一位碼的取值不同，因而在通信中是一種可靠性較高的編碼。格雷碼還用于卡諾圖中，進行各種信號的邏輯綜合用。從四位格雷碼編碼表（略），可推導出計數器真值表，如表１所示。

　　表 1 四 位 格 雷 碼 計 數 器 真 值 表

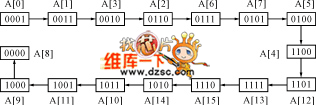

　　推導要寫入的存儲器數據，即表１內容的方法是：第０個地址單元填入下一個應輸出的計數值（０００１），然后將此計數值作為存儲器地址，在此地址內寫入下一個格雷碼的值，如此循環直到所有十六個存儲單元都填入了數據。這種方法有些類似數據結構中的“指針”概念。顯然，如果要求的格雷碼位數很長，手工編寫存儲器數據將非常繁瑣，這時還是用計算機編程生成，算法為：定義一個數組Ａ，本例中此數組應有十六個元素（Ａ［０］－Ａ［１５］），先對第零個元素賦個元素的格雷碼Ａ［０］＝０００１，將下標為此十進制值１（０００１）的數組元素賦下一個就輸出的格雷碼Ａ［１］＝００１１，下標為３（００１１）的數組元素賦Ａ［３］＝００１０，依此類推Ａ［２］＝０１１０，Ａ［６］＝０１１１．．．．．．過程見圖５所示。通過一個循環就可以把整個數組的所有元素賦值。數組Ａ就包含了要寫入存儲器的數據，其中下標為地址，元素值為存儲的數據。

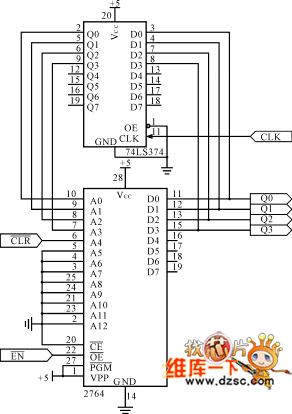

　?。玻罚叮磁c７４ＬＳ３７４的接法如圖６所示。構成的格雷碼計數器在ＣＬＫ時鐘上升沿計數。ＣＬＲ（Ａ４）是作為計數復位用的。當其為低電平時，Ａ３－Ａ０無論是什么電平，其存貯內容都是數組中Ａ［９］元素的內容：１０００。因此在下一時鐘（ＣＬＫ）的上升沿，Ｑ３－Ｑ０將輸出地址為Ａ［８］的內容：００００，從而計數從頭開始，可見為ＣＬＲ同步清零。

　　事實上，只要將表１的內容以二進制數為地址，對應格雷碼作為數據寫入２７６４，用一個四位二進制加法計數器接在２７６４地址輸入端，就能方便地實現格雷碼計數功能，清零只需清計數器即可。所以本例只是為了說明用存儲器實現時序邏輯功能是可行的，并沒有實用價值。從本例還可以看出，由于時序邏輯必須要有輸出到輸入的反饋，所以手工編寫時序邏輯的真值表較組合邏輯復雜得多。

　　３實現組合邏輯和時序邏輯功能的一般步驟

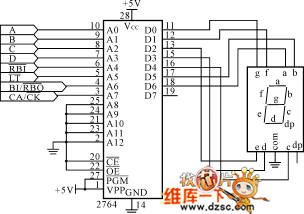

　?。保┐_定所要實現的功能，及有哪些輸入、輸出信號，輸入的控制信號優先級順序。判斷某控制信號的優先級方法是：如果它的有效必須以其它信號為某個電平為前提，那么此信號優先級較低。在２１中由于ＲＢＩ要想低電平有效，就要求ＬＴ、ＲＩ／ＲＢＯ先為高才行，因而它在這３個信號中優先級，同理ＬＴ優先級比ＲＩ／ＲＢＯ低。ＲＩ／ＲＢＯ要起作用不需要其它信號為前提（這里不必考慮門控信號，因為它不編入地址線），所以ＲＩ／ＲＢＯ的優先級。

　?。玻┮?guī)劃好輸入信號和輸出信號應接的存儲器引腳。通常輸入的數據信號應放在地址低位，且數據位Ｄ０接存儲器地址線Ａ０引腳?？刂菩盘杽t按照優先級別依次接往地址線高位，優先級越高，地址位越高。

　　３）按地址順序列出真值表中的內容，即當輸入數據和控制信號的電平是某一確定值時，要求輸出數據是什么，要詳細到每個地址單元。

　?。矗┤绻谝粋€存儲器芯片上實現多個功能，就將各功能分別作好真值表。綜合時，找出單個功能占用多的存儲空間，在其基礎上增加高位地址線。增加數目與實現的功能數有關。例如，要實現的功能有５－８個，應增加３條高位地址線。這樣就得到綜合后的真值表（也應按地址順序列出）。

　　５）根據真值表生成編程用的數據文件。

　?。叮┯?a target="_blank">編程器將數據寫入存儲器。

　　７）將編程成功的存儲器用于電路中，按照規劃好的輸入、輸出信號連接引腳。對于存有多個功能的芯片，還要根據綜合時的真值表設置所增加高位地址線的電平。未用到的更高位地址線、所用功能中未用的

　　地址線引腳都應可靠接地，以免引入干擾。

　　４存儲器法的優缺點

　?。椽保眱?yōu)點

　　與ＰＬＤ中的可編程邏輯陣列（ＰＬＡ）、可編程陣列邏輯（ＰＡＬ）、通用陣列邏輯（ＧＡＬ）一樣，用存儲器實現組合邏輯和時序邏輯，實際上是一種計算機軟件和硬件相結合定制芯片功能的方法。與后者不同的是，存儲器法的實質就是查表法——存儲器就相當于一個表格。向“表格”送入一個行號（地址），就可以從輸出得到表格里這一行的內容（所存儲的數據），所以輸出和輸入并沒有什么邏輯上的關聯；而ＰＬＡ、ＰＡＬ、ＧＡＬ的輸入與輸出有著邏輯上的關系——輸出是輸入經過邏輯運算得到的。所以后者對寫入的數據進行了“壓縮”，用戶在寫入這些芯片之前，要從真值表或其它途徑歸納出輸入與輸出的邏輯關系。存儲器就完全不需要用戶這樣作，只要將輸入按位編成地址，根據地址和實現的邏輯功能確定希望得到的輸出，即為應存放的數據。真值表數據的取得既可以用手工的方法，也可以用程序生成。由于存儲器沒有對數據進行“壓縮”，因而有很大的冗余度，所以容錯能力也比ＰＬＡ、ＰＡＬ、ＧＡＬ強得多。更重要的是，如今存儲器芯片價格低廉，存儲容量大，因而可以將幾十個、甚至成百上千個相互獨立的功能用一個存儲器實現，這就進一步降低了使用存儲器實現各種功能的成本。

　?。椽保踩秉c

　　——不能直接定制時序邏輯功能，必須有外接鎖存器配合才能實現。

　　——如果要求實現的芯片其引腳有雙向傳輸功能（如７４ＬＳ２４５）或作雙向開關（如ＣＤ４０１６、ＣＤ４０６６），就不能直接用存儲器作到，也必須有外電路配合。

　　——ＯＣ門，存儲器輸出不是ＯＣ門，因而不能用存儲器定制輸出為ＯＣ門的功能。不過我們可以通過增加六重集電極開路輸出緩沖器７４ＬＳ０７，將存儲器輸出轉換為ＯＣ門輸出。

　　——不能將存儲器作為增加帶負載能力的驅動器用。存儲器并不是專門的驅動器，盡管存儲器可以作到與輸入信號同相，但不要指望存儲器通過編程就以為它有了７４ＬＳ２４４（八通道緩沖器／線驅動器）那么大的驅動能力。

　　——存儲器也不能實現施密特觸發器，及與施密特觸發有關的功能。施密特觸發器又稱電位觸發器，它有兩個穩定的輸出狀態，并有兩個閾值電平ＶＴ＋、ＶＴ－。當輸入信號電平由低向高變化到上限觸發電平ＶＴ＋時，觸發器即被觸發到某一輸出狀態；當輸入信號電平由高向低變化到下限觸發電平ＶＴ－時，觸發器翻轉到另一輸出狀態，因而施密特觸發器的觸發有滯后特性。存儲器的輸入純粹以電平高低判斷邏輯０和１，所以不能實現施密特觸發及相關功能。

　　——與ＰＬＡ、ＰＡＬ、ＧＡＬ芯片相比，存儲器法不能實現數據加密，無法有效保護芯片內容的知識產權，因為只要在存儲器地址端加上計數信號，就很容易地將其存儲的所有內容讀出。而ＧＡＬ等可編程邏輯器件通過加密，可大大提高破譯編程信息的難度。

　　——在高速數據處理條件下應對作為邏輯芯片的存儲器仔細測試方可使用，畢竟存儲器的讀出時間與一般ＴＴＬ的邏輯傳遞時間（１００ｎｓ以內）相比還是很長的，例如２７６４的讀出時間根據型號的不同從１００ｎｓ到　４５０ｎｓ不等，與ＣＭＯＳ４０００系列有些接近。ＥＥＰＲＯＭ、Ｆｌａｓｈ的讀出時間要短一些，但還是比ＴＴＬ長。如果設計的電路工作在高速數據處理或對時序要求非常嚴格的場合，用存儲器作控制邏輯芯片就可能導致時序紊亂。這時應改用ＧＡＬ、現場可編程門陣列（ＦＰＧＡ）等種類的可編程芯片。如果隨著生產工藝的改進，存儲器讀出時間與ＴＴＬ相當時，這一局限性就自然不再存在。

　?。到Y語

　　用并行存儲器可實現任何組合邏輯功能，其限制只在于輸入地址線和輸出數據線的條數，并可以將大量功能集成在一片存儲器中，使用時通過對引腳電平進行控制來選擇要實現的功能。與ＰＬＤ相比，用存儲器實現組合邏輯功能有許多優越性。但單獨用存儲器不能直接實現時序邏輯功能，而且受硬件限制，存儲器法還有一些應用上的局限性。但不管怎么講，很多場合中利用存儲器定制芯片功能，在電路設計、制造時肯定會收到事半功倍的效果。
