將底層操作系統放于閃存中有很多好處，例如設計人員可以隨時在現場將軟件新版本到閃存中對其進行更新，但在過程中有一些因素需要注意，否則會造成系統崩潰的災難性后果。本文介紹一種便利的軟件結構，它可以幫助工程師避免犯一些常見的錯誤。

　　所有現場更新底層操作系統的方法都存在這樣一個問題，即假如升級內容中存在缺陷，那么目標系統可能需要花很大力氣才能更正，許多缺陷很簡單且顯而易見，但有些隱藏很深的缺陷只有在產品完成以后才能顯現出來。

　　用戶發現和處理缺陷的能力各有千秋，而更糟糕的是，他們往往不注意諸如“如果在編程過程中電源系統中斷系統將受到損壞”一類的警告，在系統更新過程中，他們很愿意重新啟動其它功能系統，然后再把“出了問題”的產品拿去維修。

　　所有設計完好的底層操作系統更新過程，都要能夠盡可能從用戶的錯誤和其它災難性事件中恢復，做到這一點的方法就是采取可靠的底層操作系統更新策略，以完全避免這些問題。本文將討論這樣一種策略，它可以直接使用，但是也可以根據實際應用的特性對它進行修正。

　　微編程器

　　微編程器是對嵌入式系統在底層操作系統更新過程之前、過程中及之后運行情況的一種系統級描述，這種對工作情形的描述有助于避免與其它底層操作系統方法有關的問題，小心對待這些過程可以消除很多其它的擔心。

　　采用微編程器的底層操作系統更新方法步是使嵌入式系統進入發生時所期望的狀態。過渡到這個狀態可以采用好幾種方式，例如，它可以通過用戶按下設備控制界面上的“升級”鍵來完成，或者在系統探測到文件傳輸開始或結束時進行，或者用其它方法。不管哪種情況，目標系統都會意識到底層操作系統馬上要更新了，于是讓其它控制過程進入安全和穩定的停止?fàn)顟B(tài)。

　　下一步，目標系統會收到一個叫做微編程器的應用程序，微編程器將控制系統，并開始接收新的應用底層操作系統，將它寫到閃存中。一切完成后，目標系統就開始運行新的底層操作系統。

　　采用微編程器底層操作系統的特點之一是它的靈活性，微編程器的執行過程即使在底層操作系統開始更新前的一刻也可以更改，以便對系統進行錯誤糾正和改進。

　　微編程器不會消耗目標系統的資源，除非已開始進行編程。此外，由于微編程器很小，所以目標系統在更新過程開始時不需要龐大而復雜的通訊協議，只需簡單的文本文件傳輸就足夠了。

　　采用微編程器的底層操作系統更新其安全性一度是引人注目的優點。當目標系統的閃存芯片只用于存儲底層操作系統時，系統將不會有對閃存芯片內容進行刪除和編程的代碼，除非實際過程中需要這樣。因此即使在程序失控的嚴重情況下，系統也不會意外地刪除它本身的底層操作系統。

　　然而，微編程器也有缺點，它通常作為一個獨立的程序執行，因此和傳輸?shù)侥繕?biāo)系統的代碼需要分開管理。處理程序組件時小心謹慎有助于減少后續工作量。

　　微編程器一般都載入ＲＡＭ中運行，這在某些微處理器結構中是不可能的，尤其是古老的８０５１系列，雖然其結構都是面向硬件的，但它的限制大過它所帶來的好處。

　　過程

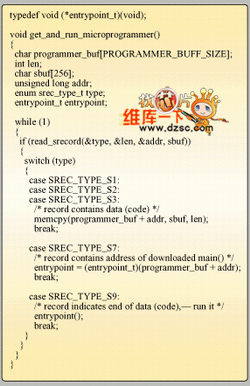

　　程序１中的代碼顯示的是目標系統和運行微編程器所需要的功能。在這個例子中，目標系統從某個Ｉ／Ｏ通道（也許是串口）接收文本形式的摩托羅拉Ｓ?。遥澹悖铮颍湮募?，將它譯碼并寫到ＲＡＭ中，然后在傳輸結束時目標系統跳轉到代碼啟動微編程器。

　　注意ｐｒｏｇｒａｍｍｅｒ＿ｂｕｆ［］存儲空間是自動調整的，也就是說它在目標系統的存儲單元里沒有固定的位置，這意味著新記錄的地址是相對的而不是的，新代碼的位置是獨立的。如果匯編程序不能產生位置獨立的代碼，那么ｐｒｏｇｒａｍｍｅｒ＿ｂｕｆ［］就要在存儲器中分配一個固定的位置，新記錄的地址也要留在那個位置。

　　假如目標系統沒有資源可長期分配給ｐｒｏｇｒａｍｍｅｒ＿ｂｕｆ［］，則新來的微編程器內容可以放在其它數據的上面。此時，系統無論如何都要中斷其它操作，將ＲＡＭ大部分空間留給微編程器。

　　基本微編程器

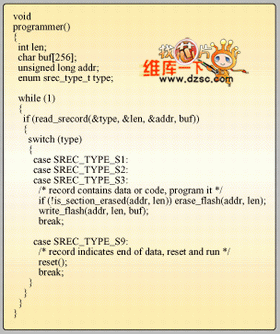

　　微型編程器的代碼如程序２所示，這個代碼也可以從某些地方接收Ｓ?。遥澹悖铮颍湮募⑵渥g碼。微編程器將新接收到的數據記錄在閃存中，當文件傳輸完成后重新啟動系統。雖然過于簡單了些（用文本文件來傳輸大的程序也許不十分可靠），但這個代碼表示了微編程器的所有重要特征。

　?。澹颍幔螅澹撸妫欤幔螅瑁ǎ┏藢嶋H擦除閃存中的內容外，它還管理簡單的數據結構，繼續跟蹤哪一段閃存中的數據需要擦除，哪一段已經被擦除。Ｓ?。遥澹悖铮颍湮募薪?jīng)常會出現數據雜亂無章的情況，這時數據結構要通過ｉｓ＿ｓｅｃｔｉｏｎ＿ｅｒａｓｅｄ（）來檢查以防止閃存重復擦除。

　　只讀存儲器

　　不管如何修改采用微編程器的系統描述來適應自己系統的要求，在執行的時候還是會遇到一些常見的問題。

　　有些調試器特別是仿真器，將會與目標處理器爭奪可寫入代碼的存儲空間。多數調試工具將代碼空間當作是只讀的，當它們探測到要寫入內容時，有些會產生錯誤信息或簡單地不允許寫入。

　　一般來說，調試器保護代碼空間本身是好意，因為程序在自身代碼空間寫入數據通常會引發嚴重的程序錯誤，除非那時正在進行底層操作系統的更新。不幸的是調試器并不能夠判別出它們之間的區別。補救的方法是在調試器不會認為是只讀的其它存儲空間里，對閃存芯片進行“化名（ａｌｉａｓ）寄存”。

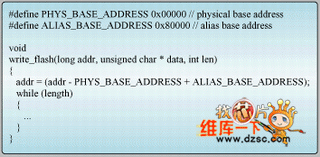

　　常用化名寄存方法很簡單，只需要將所選擇激活的器件存儲空間加倍，然后將指向“物理”地址區域的地址轉移到指向“化名”區域就行了，進行轉移的的場所通常是閃存芯片驅動器本身，如程序３中的假設ｗｒｉｔｅ＿ｆｌａｓｈ（）函數。

　　完整的編程器

　　采用微編程器方式的另一種方法是將微編程器的功能建在目標系統中，即所謂的啟動加載，而不是把將它到ＲＡＭ作為底層操作系統更新過程的步。這種策略有它的優點，但是在閃存芯片擦除重新編程前需要將閃存中的編程器代碼復制到ＲＡＭ中。換句話說，就是代碼在運行的時候，要自己重新定位到ＲＡＭ中的某一點上，然后才能擦除并寫到閃存芯片中。這種方法同樣需要涉及到的代碼是位置獨立的。

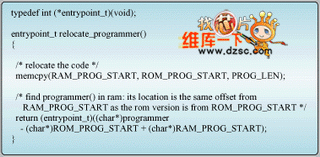

　　程序４中的程序表明如何將完整編程器的代碼復制到ＲＡＭ中，以及ｐｒｏｇｒａｍｍｅｒ（）函數如何找到ＲＡＭ的形式。符號ＲＡＭ＿ＰＲＯＧ＿ＳＴＡＲＴ、?。校遥希牵撸蹋牛渭埃遥希停撸校遥希牵撸樱裕粒遥允牵遥粒秃停遥希蛥^(qū)域里的標記，那里存放著編程器代碼（也可能是整個應用程序的一部分），通?？梢杂贸绦蜻B接器自動計算出來。這種在ｅｎｔｒｙｐｏｉｎｔ中看似復雜的計算方法迫使匯編程序在算ｅｎｔｒｙｐｏｉｎｔ的值時按字節大小進行計算。

　　當調用程序調用ｒｅｌｏｃａｔｅ＿ｐｒｏｇｒａｍｍｅｒ（）返回地址處的函數時，控制權就交給微編程器代碼在ＲＡＭ中的拷貝，如果這時調試器還在運行，就會停止顯示任何與ｐｒｏｇｒａｍｍｅｒ（）函數有關的符號信息。為什么會這樣呢？這是因為ｐｒｏｇｒａｍｍｅｒ（）現在是從不同于以前分配的地址開始運行，因此任何通過連接器提供給調試器的符號信息都是毫無意義的。

　　解決這個問題的方法是將應用程序和ＲＡＭ地址中的?。穑颍铮纾颍幔恚恚澹颍ǎ┲匦逻B接，然后將代碼信息導入調試器中。這是一種很方便的糾正方法，只不過有些調試器的代碼表不支持新增內容。另外一種方法就是忍受，直到ｐｒｏｇｒａｍｍｅｒ（）調試完成，不管怎樣這時理論上是不需要再看代碼的了。

　　重新定位

　　不是所有嵌入式系統開發工具鏈都可以產生在運行時可以重定位的代碼，這種依賴位置的代碼需要從存放有連接的地址開始運行，否則系統有可能崩潰。

　　如果只有位置固定的微編程器，則它必須到連接器希望運行的ＲＡＭ地址中。正如前面所說，它表明為微編程器而保留的內存必須安排在一個已知的位置。

　　采用啟動加載方式時，可以有兩種選擇。個是將編程器代碼作為一個單獨程序進行匯編并放于它在ＲＡＭ中的目標地址處，然后將這個代碼映像包含在應用程序映像中（也許是通過將其二進制映像轉換成固定的字符陣列），在開始更新底層操作系統時復制到ＲＡＭ中。這個過程有點類似于微編程器的執行過程，即從目標板上的存儲器微編程器，而不是從串口。

　　第二種是將完整的微編程器代碼作為初始數據來處理，然后用運行時間環境的正常初始化程序?qū)⒋a復制到ＲＡＭ中。ＧＮＵ匯編程序使用＿ａｔｔｒｉｂｕｔｅ＿語言擴展支持這種方式，還有好幾種商用匯編程序也可提供這種能力。這種方法的局限在于它需要足夠的ＲＡＭ空間來容納全部程序代碼以及程序的其它數據。

　　防止系統崩潰

　　哪怕再小心設計底層操作系統，也還是存在目標硬件從空白存儲器進行啟動的可能性。要避免這種情況出現，就要迅速激活應用程序的轉換機制，但這樣會使毫無準備的用戶手忙腳亂。解決這一問題需要仔細研究目標處理器對非法指示及閃存中未編程部分用０ｘｆｆ表示的數據的反應，是在用戶實際感受到問題前就開始研究。有些處理器會停止下來，并使其控制信號處于三態，懸浮于外部硬件要求的任一值上，如果此時沒有上拉電阻或采取其它預防措施迫使這些不受控制的信號進入安全狀態，很容易導致預料不到的死機結果。

　　監測計數器

　　在支持底層操作系統的系統中，一些無法避免的應用程序缺陷會使看門狗計數器停頓下來并使系統復位，從而將微編程器排除在嵌入式系統的外面。極端的情況是在程序的ｍａｉｎ?。ǎ┖瘮?shù)中意外出現的ｗｈｉｌｅ（１）語句，產生的循環嵌套（無限程序循環外面又是無限看門狗超時及系統復位循環）使目標對升級按鈕沒有反應，因為在檢查按鈕之前系統就已經重啟了。

　　支持底層操作系統的系統要仔細檢查所有可能的狀態，以便決定為什么系統要啟動，并在探測到大量連續的看門狗信號和其它復位時迫使它轉換成升級模式。很多系統在看門狗計數器終止時不會中斷ＲＡＭ的電源，因此可以在那里安全地存儲關鍵數據以及復位的計算次數。計數器每復位時就加一，到達某一個數量時，啟動代碼將停止應用程序，以避免代碼強制產生復位。

　　電源中斷

　　如果在閃存寫程序過程中電源意外中斷，目標閃存芯片在電源恢復時將可能處于矛盾的狀態。也許可能已完成寫程序的操作，一切正常，但也可能不是這樣。的情形是系統啟動代碼完整無缺，但部分應用程序代碼丟失；糟的情況是閃存芯片還是空白，什么也沒寫進去。

　　對種情形可以用校驗和的方法檢測問題所在，這時不管用戶有沒有要求系統都會轉換到升級模式，對第二種情形的解決辦法就是不要讓這種情況發生。

　　防止出現空白閃存芯片的方法就是不要刪除閃存中包含的系統啟動代碼部分，將這些代碼始終原封不動地保存起來，這樣即使電源中斷也可以維持足夠的啟動環境。然而這種方法也不是任何時候都適用。閃存芯片也許只有一個扇區，要么全部刪除，要么全部保留；或者閃存芯片的“啟動區域”比它包含的啟動代碼要大，這樣會浪費存儲應用代碼的空間。

　　刪除以及寫入閃存芯片啟動區域時小心一點可以在電源突然中斷時減少系統受損的風險，有時可以完全避免。方法是這樣的，當檢測到需要對含啟動代碼的閃存區重新寫入程序時，程序器首先會在另一個區域中創建一個與位置無關的代碼副本（也可以設想有一個在預先位置克隆好的系統啟動代碼）。然后刪除啟動代碼，同時目標復位向量迅速恢復到臨時啟動代碼副本的位置。一旦啟動區域的程序?qū)戇M(jìn)去之后，復位向量就重新寫入指向新的啟動代碼位置。

　　成功實現這種方法要依賴兩個重要因素，其中之一是應仔細選擇臨時和存放啟動代碼副本的地址。如果地址比臨時地址低兩級，只要數據位從１變成０臨時復位向量就會轉成復位向量，這樣就可能造成閃存區域不必要的刪除。使臨時復位向量轉成復位向量是一個細微的操作，不管電源何時中斷，向量始終應指向有效的位置。

　　另外一個關鍵因素是應避免在刪除啟動區域和寫入臨時復位向量之間電源中斷的風險。實現該目標所需能量可以從閃存芯片和微處理器規格表中的功耗計算出來，通常是在系統電源電路中增加一些電容彌補斷電造成的中斷，確認電源在運行時繼續保持，并一直不中斷直至區域刪除且臨時復位向量寫好為止，這樣可以避免可能產生的損壞。該方法的局限在于它依賴處理器啟動程序，要讀取復位向量得到初始程序計數器的值。復位后處理器簡單地從固定地址運行代碼，也可將它修改成智能操作代碼的混合體以實現同樣的目的。

　　硬件選項

　　采用微編程器的底層操作系統更新方法及由這種方法衍生而來的其它的方法都是以底層操作系統為基礎的，因為它們都要求在代碼重新編程前目標系統中已有代碼存在。這就產生了一個先有雞還是先有蛋的問題。如果在嵌入式系統中需要有代碼才能將新的代碼寫進去，怎樣才能將那些初的代碼放進去呢？

　　要啟動這一過程現在有兩種現成的硬件可選，分別是后臺調試模式（ＢＤＭ）和ＪＴＡＧ。

　　帶有ＢＤＭ端口的處理器可以提供一個基本的直接連接處理器本身內部結構的串口，通過向這個端口發送正確的指令和數據，可以在目標系統的ＲＡＭ中增加微編程器的副本，并將控制權轉交給它。ＢＤＭ端口也可以用來激勵閃存芯片的Ｉ／Ｏ線，這樣就可以直接對它進行編程。很多以ＢＤＭ為基礎的開發系統都包括一些腳本和程序可實現這一功能，但也可以在仔細研究處理器說明書之后，通過幾個芯片和電腦打印端口用人工方式來完成。

　　ＪＴＡＧ是一種設計為便于芯片Ｉ／Ｏ線進行讀寫的完全不同的技術，通常是在芯片的微處理器（如果有的話）保持復位狀態時采用。然而與ＢＤＭ相同，這種能力可以用來激勵?。遥粒突蜷W存把微編程器加入到里面，像ＢＤＭ一樣，ＪＴＡＧ接口也可以通過研究目標處理器說明書然后用幾個元件來實現。ＪＴＡＧ總線收發芯片有多種型號，可從不同的供應商處得到，并加在不支持ＪＴＡＧ的系統中。
