目前國內電腦內存條及配套產品、語言復讀機、ＤＶＤ機以及數碼相機、數碼錄音、ＭＰ３等方面，對存儲器電路需求量超過８０００萬只，隨著各類電子產品的數碼化和大容量化，對存儲器電路的需求還將大幅增長，對存儲器集成電路測試系統的需求也就越來越迫切?！〈笕萘看鎯ζ骷呻娐返臏y試系統是科技型中小企業技術創新基金項目，是根據大容量存儲器集成電路ＳＤＲＡＭ、ＤＤＲ?。樱模遥粒秃停海妫欤幔螅琛。遥粒偷陌l(fā)展趨勢而研究開發的測試系統。方案的主要內容為測試方法和測試程序研究開發，其次是測試板、適配器及生產性測試設備的研制和設備結構制作和調試等。特點是基于大容量存儲器集成電路的結構，采用全新的測試技術理論和較通用的測試設備，實現實驗室測試和生產中大批量芯片中測及成品測試。目前對高兆位存儲器電路能大批量測試的設備非常昂貴，低價的專用存儲器電路測試儀又不能滿足測試的可靠性和通用性要求，因此該項目將大大提高國內存儲器電路的生產能力，降低產品成本，提高存儲器電路的可利用率，有顯著的經濟效益和社會效益。

　　１　測試系統的基本原理

　　根據大容量存儲器電路的技術特點，不論ＥＥＰＲＯＭ、ＤＲＡＭ、ＳＤＲＡＭ、ＦＬＡＳＲＡＭ等，都有快速塊（ＢＡＮＫ）、頁（ＰＡＧＥ）、單個單元和連續多個單元這４種不同的讀和寫方式。本系統充分利用不同的讀和寫方式進行測試，首先以頁面方式測試存儲單元讀和寫的正確性，再以塊方式測試連續寫入固定數據的準確性，然后連續多個單元方式寫入變化數據的穩定性，測試在單個單元寫連續循環變化下數據的可靠性，按這樣順序運行４種不同的測試模塊，能非常準確地對存儲器電路的各種狀態進行分析測試，對大容量存儲器電路ＳＤＲＡＭ和ｆｌａｓｈ?。遥粒偷臏y試項目以及存儲單元的可測試度為１００％，系統定時±５００?。穑螅耆珴M足ＳＤＲＡＭ和ｆｌａｓｈ的產品指標要求。本項目的技術攻關難題在于大容量存儲器集成電路測試方法的創新和相應測試設備的研制，它具有５項關鍵技術特點。

　?。保薄〔捎檬噶考夹g(shù)“Ｖ２ＭＴＭ”，測試大容量存儲器

　　由于存儲器電路容量的不斷增大，測試仿真能力的增強使測試矢量的數量大大增加，用傳統的中小測試設備是無法做到的，即使一般大型的測試設備，也只尋求復雜的頁面式方案進行線性測試，這是造成測試時間隨著容量的增大而加長、成本增高的主要原因。采用虛擬矢量存儲器測試技術可以提供高達４０９６個測試矢量，以滿足容量１００兆以上，數據速率亞納秒的大容量存儲器電路的測試要求。整個測試過程基于矢量技術，實現同時多點多電路測試，使時間和成本基本上保持不變。

　　如為１２８兆容量存儲器電路，頁面容量為３２Ｋ，則該電路具有２０４８個頁面。測試設備將提供２０４８個測試矢量，實現同時對２０４８點的測試，使測試時間比線性測試大大縮短。

　?。保病〔捎米冎窉呙柚刈x技術

　　掃描測試技術，主要針對存儲器電路對電平比較敏感的問題而設計。掃描途徑：邊界存取掃描、頁面存取掃描、單元存取掃描，充分利用存儲器電路行列復用的結構特點，使存儲器任何管腳都可作為掃描管腳而得以測性，提高了可測性和測試準確性。

　　存儲器電路對電平比較敏感，會給出錯誤測試結果。假設Ａ１內部開路，讀寫時Ａ１將感應為高電平或低電平之一。如感應為低電平即Ａ１＝０，試圖對１０的單元任何讀寫，由于Ａ１內部開路感應為Ａ１＝Ｏ，實際只是對ＯＯ的單元讀寫，表面上對１０單元讀寫測試結果正確，實際只是ＯＯ單元讀寫測試結果正確，因而給出錯誤結果?！⊥ㄟ^變址掃描重讀技術即可解決此問題。為了提高測試速度，在邊界區域選?。玻担叮禄蚋笕萘?。假設對應８位地址，先對００００００００單元到１１１１１１１１單元寫入不同的數據，如分別寫入００Ｈ，０１Ｈ，０２Ｈ…２５５。讀出時ＡＯ，Ａ２，Ａ３，Ａ４，Ａ５，Ａ６，Ａ７固定為０，改變Ａ１地址：

　　如地址均可靠，００００００００單元將寫入００Ｈ，００００００１０單元將寫入０２Ｈ，００００００００單元讀出時ＤＡＴＡ＝００Ｈ；Ａ１變址為１，００００００１０單元讀出時ＤＡＴＡ＝０２Ｈ

　　如Ａ１內部開路感應為低電平即Ａ１＝Ｏ，００Ｈ寫入００００００００單元，寫００００００１０單元時由于Ａ１＝Ｏ，０２Ｈ將寫入００００００００單元覆蓋００Ｈ。００００００００單元讀出時ＤＡＴＡ＝０２Ｈ，Ａ１變址為１，００００００１０單元讀出時ＤＡＴＡ＝０２Ｈ，數據相同，即可判定變址管腳Ａ１錯誤。逐一變址每一地址，由讀出時數據是否相同，來判定所有變址管腳的可測性和測試準確性。

　?。保场?shí)時數據分析技術

　　系統主機通過邏輯分析功能，能迅速將被測器件的錯誤分離出來并顯示有關數據，也能在某個指定矢量上，在故障時停下來或保存起來，做邏輯統計分析，快速、準確地顯示存儲單元的狀態，對測試電路作出級別分類顯示，提高存儲器電路的可用性。

　　對于大容量存儲器電路，很難保證整個電路正確性。往往由于少部分單元的損壞而廢棄整個電路。為了使電路得以充分利用，可將電路作出分級別處理。如為１２８兆容量存儲器電路，當損壞單元部分集中在電路的高半部時，通過下拉位地址選中低半部，或損壞單元部分集中在電路的低半部時，通過上拉位地址選中高半部，即可作為６４兆容量存儲器電路來使用。通過調整地址結構，還可繼續細分為３２／１６１８／４１２兆容量的存儲器電路來使用。

　?。保础。茫龋桑小。樱牛猿跏蓟夹g(shù)和多ＣＰＵ技術

　　系統的測試控制終端的設計采用ＣＨＩＰ?。牵遥希眨校ㄐ酒M合）技術，具有一個主ＣＰＵ（上位機）和多個測試ＣＰＵ（下位機），系統軟件對控制終端進行初始化設計，根據存儲器電路的測試特定，開發設計了新的ＢＩＯＳ系統程序，包括設計全局變量描述符ＧＤＴ的結構、局部變量描述符ＩＤＴ的結構、全局變量描述符表ＧＤＴ－ＴＡＢＬＥ向量、代碼段ＣＯＤＥ－ＤＥＳ向量、數據段ＤＡＴＡ－ＤＥＳ向量、存儲選擇ＭＥＭＯＲＹ－ＳＥＬ向量、測試段ＴＥＳＴ－ＤＥＳ向量，定義全局變量描述符寄存器ＧＤＴ－Ｒ、局部變量描述符寄存器ＩＤＴ－Ｒ等。這樣，對控制終端的ＢＩＯＳ進行重新設計，使終端直接對待測存儲器進行測試。而測試的容量由軟件控制，針對不同芯片源和不同容量，具有多種選擇。測試時只需設定要測試的存儲器的類別、容量、測試開始矢量及結束矢量，就可以使測試系統按要求對存儲器進行自定測試。通過對ＣＨＩＰＳＥＴ的初始化，定義了各種內參數、變量和向量，令主ＣＰＵ只執行對各個測試ＣＰＵ的管理和測試結果的數據邏輯分析，以滿足存儲器電路測試的要求。

　?。保怠y試程序模塊化技術

　　系統采用四種不同的測試程序模塊對存儲器電路進行測試，以不同的讀寫方式測試存儲單元的準確性和可靠性。

　?。ǎ保校幔纾澹祝遥遥淖x功能模塊，測試存儲器電路讀寫的正確性。

　?。ǎ玻疲粒樱裕祝遥遥墓δ苣K，測試存儲器電路連續寫入固定數據的準確性。

　　（３）ＭＯＤＩＦＹ－ＷＲ－ＲＤ模塊，測試存儲器電路在連續寫變化的數據時的準確性。

　　（４）ＭＯＶＥ－ＷＲ－ＲＤ功能模塊，測試存儲器電路在快速寫連續循環變化的數據的準確性。

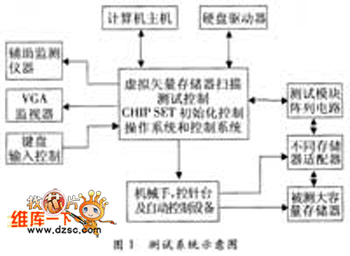

　　存儲器電路測試系統采用計算機作為控制終端，采用虛擬矢量技術、變址掃描技術，實時數據分析技術，ＣＨＩＰ?。樱牛约夹g(shù)和設計計算機ＣＨＩＰ?。樱牛缘某跏蓟渲?，時序控制技術，開發測試存儲器電路應用程序，并配備相應的機械手和探針臺接口，實現大容量存儲器電路的測試。測試設備框圖如圖１所示。

　?。病〈鎯ζ麟娐窚y試程序

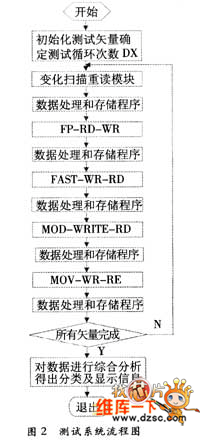

　　系統不同的功能模塊，以不同的方式對存儲器電路進行測試，實現對存存儲單元的各種參數進行測試，綜合不同測試方式和所有測試矢量的結果，對存儲單元的準確性和可靠性進行分類、輸出顯示。存儲器電路測試程序是測試系統的部分，它的流程總圖和各功能模塊的工作原理及流程圖２。

　?。玻薄。校幔纾澹祝遥遥哪K

　?。疲校祝遥遥哪K就是測試存儲器電路以ＰＡＧＥ（頁）方式時的正確性。該方式在寫讀數據時均以“ＷＯＲＤ”３２ｂｉｔ／次的方式進行，每次寫數據時不是將所有存儲單元全部填充完畢，而是按照存儲器電路的特性，將存儲器電路共６４Ｍ?。猓簦澹螅ㄒ裕福汀粒笧槔┐郎y存儲單元以６４Ｋ?。猓簦澹鬄閱挝粚⒋鎯卧譃椴煌膮^(qū)（４００Ｉ－王個）。以６４Ｋ?。猓簦澹鬄閱挝粚懭氪鎯卧笤僮x出比較正確性，若有錯則調用記錄錯誤子程序，若無錯誤則繼續下一數據的寫入。將待寫數據以字符串形式處理，每次取用一個數據。

　?。玻病。疲粒樱裕祝遥桑裕牛遥牛粒哪K

　?。疲粒樱裕祝遥桑裕牛遥牛粒哪K就是測試存儲器電路連續寫入固定數據的準確性，它以３２ｂｉｔ／次將１６Ｍ　ｂｙｔｅｓ存儲單元全部寫同一數據，然后再讀出全部數據以測試其準確性。此模塊目的在于測試存儲器電路在快速連續寫入／讀出的工作方式下各個存儲單元的準確性。

　?。玻场。停希模桑疲伲祝遥桑裕牛遥牛粒哪K

　?。停希模桑疲伲祝遥桑裕牛遥牛粒哪K測試存儲器電路在連續寫變化數據時的準確性，將每次寫數據的變量內容取反，則每連續兩次寫入的內容相反，在讀數據時若檢測出每兩次內容并非相反則存儲單元有錯。此功能對檢測其存儲單元是否有相互干擾而產生不穩定的情況。

　?。玻础。停希郑牛祝遥桑裕牛遥牛粒哪K

　　ＭＯＶＥ－ＷＲＩＴＥ－ＲＥＡＤ模塊測試存儲器電路在快速寫連續循環變化數據的準確性。每次寫入的數據變量ＥＡＸ的內容向左循環移一位，則相鄰每次寫入數據均不相同，進一步檢查存儲單元確穩定性。

　　２．５　結果顯示輸出模塊

　　進行存儲器電路測試的目的是將存儲器電路按其錯誤存儲單元的情況進行分類標識，標識的結果必須易于記錄、區分、焊接和使用，以滿足實際生產的需要，而經過上述模塊測試的結果數據存放在ＥＡＸ內，地址存放在ＥＳ：［ＤＩ］內，對存儲器電路必須對其進行分類作出標識，控制機械手輸送到相應的分配卡位。

　?。玻丁★@示界面功能模塊

　　測試系統開機后在顯示屏應出現測試界面，顯示測試系統配置，正在處理的存儲器電路規格類型，顯示正在執行的運行模式，以便觀察該存儲器電路對于何種模式較為敏感，在處理時有針對性地加強該測試模式處理。顯示測試運行ＬＯＯＰ數，觀察正在測試的存儲器電路在工作狀態的性能，以便觀察存儲器電路工作長時間的穩定性。各大容量存儲器電路生產商在存儲技術上略有不同，在測試界面中，用軟件技術解決在產品變換中的適應性問題。只要設置相關軟件變量，即可適用各種不同的存儲器電路。

　?。场〖夹g(shù)優勢

　　系統采用了上述關鍵的技術和獨特的測試模塊方式，測試存儲器電路的各項指標（速度、準確率、穩定性），擁有自主的知識產權。作為存儲器電路專用測試設備，程序設計完全仿真存儲器電路在實際工作中的各種狀態，測試能力強、速度快、可測試率高、適應于各種不同的存儲器電路，具有較大的靈活性。由于采用虛擬矢量存儲器技術，使本測試系統在測試容量方面具有相當?shù)陌l(fā)展空間，測試成本非常低。在存儲器集成電路的測試技術領域和測試系統市場中具有一定之優勢。
