存儲信息　觸發器　電容

　　破壞性讀出　非　是

　　需要刷新　不要　需要

　　送行列地址　同時送　分兩次送

　　運行速度　快　慢

　　集成度　低　高

　　發熱量　大　小

　　存儲成本　高　低

　　動態存儲器的定期刷新：在不進行讀寫操作時，ＤＲＡＭ　存儲器的各單元處于斷電狀態，由于漏電的存在，保存在電容ＣＳ　上的電荷會慢慢地漏掉，為此必須定時予以補充，稱為刷新操作。

　　２、動態存儲器的記憶原理和讀寫過程

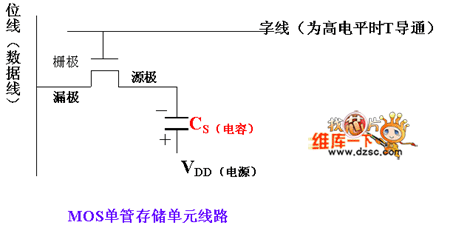

　?。ǎ保﹦?dòng)態存儲器的組成：由單個ＭＯＳ管來存儲一位二進制信息。信息存儲在ＭＯＳ管的源極的寄生電容ＣＳ中。

　　◎?qū)憯?shù)據時：字線為高電平，Ｔ導通。

　　寫“１”時，位線（數據線）為低電平，?。郑模模?a target="_blank">電源）將向電容充電

　　寫“０時，位線（數據線）為高電平，　若電容存儲了電荷，則將會使電容完成放電，就表示存儲了“０”。

　　◎讀數據時：先使位線（數據線）變?yōu)楦唠娖?，?dāng)字線高電平到來時Ｔ導通，若電容原存儲有電荷（　是“１”?。瑒t電容就要放電，就會使數據線電位由高變低；若電容沒有存儲電荷（　是“０”　），則數據線電位不會變化。檢測數據線上電位的變化就可以區分讀出的數據是１還是０。

　　注意

　　①讀操作使電容原存儲的電荷丟失，因此是破壞性讀出。為保持原記憶內容，必須在讀操作后立刻跟隨寫入操作，稱為預充電延遲。

　　②向動態存儲器的存儲單元提供地址，是先送行地址再送列地址。原因就是對動態存儲器必須定時刷新（如２ｍｓ），刷新不是按字處理，而是每次刷新一行，即為連接在同一行上所有存儲單元的電容補充能量。

　　③在動態存儲器的位線上讀出信號很小，必須接讀出放大器，通常用觸發器線路實現。

　　④存儲器芯片內部的行地址和列地址鎖存器分先后接受行、列地址。

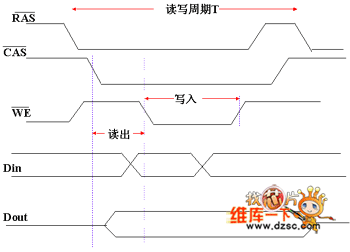

　?、荩遥粒?、ＣＡＳ、ＷＥ、Ｄｉｎ、Ｄｏｕｔ時序關系如下圖：

　?。?、教學計算機的內存儲器組成與設計

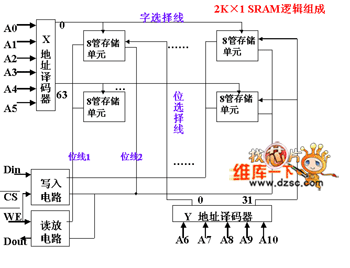

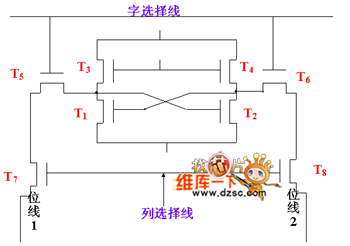

　　（１）靜態存儲器的存儲原理和芯片內部結構（Ｐ２０７）

　?。ǎ玻┙虒W(xué)計算機內存儲器的組成與設計

　　◎地址總線：記為ＡＢ１５～ＡＢ０，統一由地址寄存器ＡＲ驅動，地址寄存器ＡＲ只接收ＡＬＵ輸出的信息。

　　◎控制總線：控制總線的信號由譯碼器７４ＬＳ１３９給出，功能是指出總線周期的類型：

　　※內存寫周期　用ＭＭＷ信號標記

　　※內存讀周期　用ＭＭＲ信號標記

　　※外設（接口）寫周期　用ＩＯＷ信號標記

　　※外設（接口）讀周期　用ＩＯＲ信號標記

　　※內存在工作　用ＭＭＲＥＱ信號標記

　　※外設在工作　用ＩＯＲＥＱ信號標記

　　※寫控存周期　用ＳＷＡ信號標記

　　◎數據總線：分為內部數據總線ＩＢ與外部數據總線ＤＢ兩部分。主要完成計算機各功能部件之間的數據傳送。

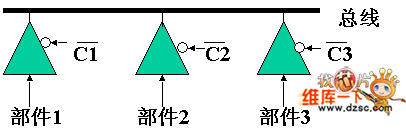

　　設計總線的技術是要保證在任何時刻只能把一組數據發送到總線上，卻允許一個和多個部件同時接受總線上的信息。所用的電路通常為三態門電路。

　　◎系統時鐘及時序：教學機晶振１．８４３２ＭＨｚ，３分頻后用６１４．４ＫＨｚ的時鐘作為系統主時鐘，使ＣＰＵ、內存、ＩＯ同步運行。

　?。茫校諆?nèi)部的有些寄存器用時鐘結束時的上升沿完成接受數據，而通用寄存器是用低電平接收的。內存或Ｉ／Ｏ讀寫操作時，每個總線周期由兩個時鐘組成，個時鐘，稱為地址時間，用于傳送地址；第二個時鐘，稱為數據時間，用于讀寫數據

　　◎靜態存儲器的字位擴展：

　　教學計算機的內存儲器用靜態存儲器芯片實現，由２Ｋ字的ＲＯＭ區和２Ｋ字ＲＡＭ區組成。內存字長１６位，按字尋址。

　?。遥希陀桑罚矗蹋樱玻罚保吨蛔x存儲器ＲＯＭ（每片２０４８?jìng)€(gè)存儲單元，每單元為８位二進制位）兩片完成字長的擴展。地址分配在：０～２０４７

　　ＲＡＭ由７４ＬＳ６１１６隨機存儲器ＲＡＭ（每片２０４８?jìng)€(gè)存儲單元，每單元為８位二進制位）兩片完成字長的擴展。地址分配在：２０４８～４０９５

　　靜態存儲器字、位擴展

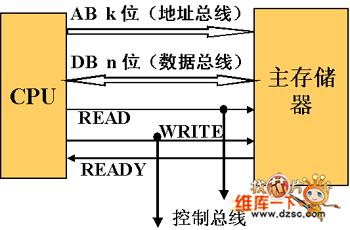

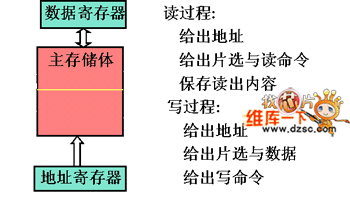

　　主存儲器的讀寫過程

　　靜態存儲器地址分配：

　　為訪問　２０４８　個存儲單元，要用?。保薄∥坏刂?，把地址總線的低　１１　位地址送到每個存儲器芯片的地址引腳；對地址總線的高位進行譯碼，譯碼信號送到各存儲器芯片的／ＣＳ　引腳，

　　◎在按字尋址的存儲器系統中實現按字節讀寫

　?。?、主存儲器實現與應用中的幾項技術

　　（１）動態存儲器的快速讀寫技術

　　◎快速頁式工作技術（動態存儲器的快速讀寫技術）

　　讀寫動態存儲器同一行的數據時，其行地址次讀寫時鎖定后保持不變，以后讀寫該行多列中的數據時，僅鎖存列地址即可，省去了鎖存行地址的時間，加快了主存儲器的讀寫速度。

　　◎ＥＤＯ（Ｅｘｔｅｎｄｅｄ?。模幔簦帷。希酰簦┘夹g(shù)

　　在快速頁式工作技術上，增加了數據輸出部分的數據鎖存線路，延長輸出數據的有效保持時間，從而地址信號改變了，仍然能取得正確的讀出數據，可以進一步縮短地址送入時間，更加快了主存儲器的讀寫速度。

　?。ǎ玻┲鞔鎯?chǔ)器的并行讀寫技術

　　是指在主存儲器的一個工作周期（或較長）可以讀出多個主存字所采用的技術。

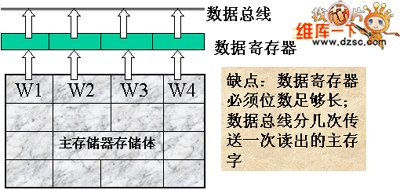

　　方案１：一體多字結構，即增加每個主存單元所包括的數據位，使其同時存儲幾個主存字，則每讀操作就同時讀出了幾個主存字。

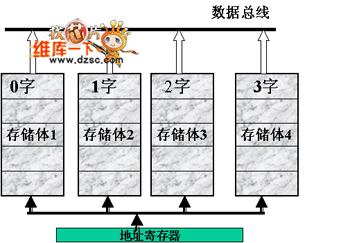

　　方案２：多體交叉編址技術，把主存儲器分成幾個能獨立讀寫的、字長為一個主存字的主體，分別對每一個存儲體進行讀寫；還可以使幾個存儲體協同運行，從而提供出比單個存儲體更高的讀寫速度。

　　有兩種方式進行讀寫：

　　◎在同一個讀寫周期同時啟動所有主存體讀或?qū)憽?/FONT>
