隨著Internet的發展，將嵌入式系統與網絡相連已成為一種趨勢。美國Ubicom公司在繼SX微控制器后，又推出一種功能更為強大的網絡處理器ip2022。他在一個芯片上支持通信物理層、Internet協議棧、特定設備應用和特定設備的外設軟件模塊，并可在Internet上重構。同時，用戶可使用預創建軟件模塊和配置工具來對其進行編程和重編程，從而可為各種設備間和人機間的通信創建真正的單片式網絡應用方案。

　　1結構特點

　　ip2022采用RISC結構，帶有片上flash程序存儲器，具有在線和離線編程調試功能及單字節時鐘周期精簡指令集，用四階段并行流水線方式執行指令，有極高的代碼效率和指令運行速度，速度可達120 MIPS。其內部已集成了FLASH/RAM、模擬比較器、定時器等多種功能部件，可以在通用I/O口上實現USB、SPI等各種接口。與SX系列不同，ip2022能實現物理層接口及多種網絡協議。這主要是因?yàn)樗麅?nèi)含2個全雙工串化器/解串器（Ser/Des）和4個線性反饋移位寄存器(LFSR)。

　　Ser/Des可實現片內10 BaseT以太網（MAC和PHY）、USB、GPSI、SPI、UART以及其他各種串行協議。其內含的2個Ser/Des部件，能方便地從一種格式轉換為另一種格式，所以也能作協議轉換器。由于硬件實現數據串化/解串，極大地減少了串行通信所需的帶寬。

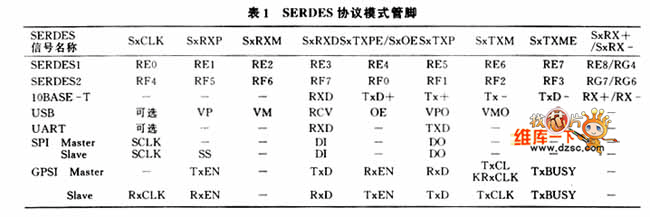

　　每個SERDES單元有8個外部數據信號: SxCLK，SxRXD，SxRXM，SxRXP，SxTXM，SxTXME，SxTXP，SxTXPE/SxOE。SETDES1與管腳E復用，SERDES2與管腳F復用，SxOE與SxTXPE復用。在實現不同的協議時，所需的信號也不同，并不是所有的信號都要用到。具體的使用情況見表1。

　　線性反饋移位寄存器能實現數據通信中常用的一些算法，如 CRC校驗、加密/解密、HASH算法等。其結構也能通過編程重新進行設計，以滿足Bluetooth，Ethernet，Homeplug，HomePNA，HomeRFI，EEE80211，USB等通信協議中用到的各種算法。
　　2SDK及軟件模塊:

　　ip2022以軟件模塊（ipModules）形式實現外設通信和控制功能，比傳統硬件具有更大的系統設計靈活性。該軟件模塊加上緩沖器管理技術所編寫的代碼，其大小只是用Linux實現的20%。ip2022還提供有TCP/IP網絡協議棧，并具有一系列完整的端到端連通方案所必須的附加軟件。SDK軟件包便于開發者用ip2022網絡處理器設計嵌入式Internet應用。他包含了很多通用連接應用軟件，如網絡服務器、以太網、文件管理及flash更新。高度集成的模塊及高效設計使ipModules代碼小、強健、可配置、可擴展。開發者也可按照指導方案利用API庫增加自己的程序模塊。SDK包含的ipModule主要有：ipOS，ipStack，ipWeb，ipEthernet，ipSPI，ipFile等。

　　(1)ipOS操作系統模塊

　　ipOS是Ubicom自己開發的操作系統，連同TCP/IP協議棧、Web服務器、FLASH文件、以太網控制器等軟件在內，才占據41 K FLASH存儲器和2 K片上SRAM。而其他同類產品中，如NetSilicon的 NET+ARM，要大100多倍。即使是VxWorks，也有其10倍之多。ipOS操作系統可為單任務內核，也可為帶任務管理器的多任務內核，能保證系統正常工作并簡化調試。他支持實時調度，可以根據需要選用另一種供選擇的時序策略，采用同步機制滿足各種不同應用要求，實現了動態內存管理。

　　ipOS模塊支持其他ipModule及開發應用程序支持8位到32位體系結構，開發者可根據自身需要進行選擇。不需要的功能可從終執行軟件中刪去。

　　(2)ipStack協議棧模塊

　　ipStack 模塊是符合工業標準的TCP/IP網絡連接協議棧，他提供直接Internet尋址功能。設計者不需使用外部物理接口芯片或PC網關就能設計嵌入式網絡設備。該模塊可加載在ip2022網絡處理器的片上FLASH程序存儲器。FLASH存儲器和軟件協議棧相結合，極大地縮短了開發時間。

　　ipStack提供了ipv4網絡服務。在協議棧的上層可實現高層服務，如HTTP網絡服務器和SNMP網絡管理代理。ipStack提供如下RFC協議：



　　(3)ipEthernet以太網模塊

　　ipEthernet模塊完全實現了10BASET(IEEE802.3)以太網物理層接口，包括MAC和PHY功能。這樣，只須使用一個ip2022和少量的外部電路就能實現嵌入式設備接入Internet。將ipEthernet和ipStack結合起來，就能實現以太網TCP/IP節點，真正解決了單片以太網連接方案。

　　(4)ipWeb網絡服務器模塊

　　ipWeb模塊實現了HTTP和Web服務器。能和Flash文件模塊結合起來，實現與Web瀏覽器的交互通信，支持GET，POST，HEAD請求方式。

　　(5)ipIO輸入輸出模塊

　　ipIO模塊提供了物理接口，如 UARTs，LCD 驅動，SPI and I2C。其以太網驅動程序包括RTL8019、3c509 and ne2000。
　　3開發工具

　　在ipModule軟件開發工具組件主要包括Ubicom集成IDE、GNUPro工具系列和Ubicom配置工具。Ubicom集成IDE提供了直觀的用戶界面。包括編輯器、項目管理器、設備調試器及ipModule軟件包的配置工具，便于開發者編寫代碼，調試程序。他也具有其他特征，如版本控制、HTML文檔顯示。能運行在Windows 98/NT/Me/2000操作系統下。IDE和GNUPro工具緊密結合，GNUPro工具包括優化C編輯器、匯編程序、鏈接器、GNU調試器和仿真器。

　　ip2022網絡處理器主要是通過SDK的軟件模塊和開發者編寫的代碼來進行配置。為便于開發，Ubicom提供了配置工具。他使得開發者能選擇合適的ipModule，并對模塊進行設定，確定各模塊之間的關系，自動鏈接到目標代碼。
　　4應用情況

　　ip2022通信產品以評估套件的形式提供給用戶，主要有2種基本形式：基于以太網協議的堆棧套件和基于Internet的堆棧套件。 他們均按通信控制器要求配置，方便用戶接入以太網和Internet。

　　以太網協議棧支持ARP，DHCP，IP，ICMP，TCP，UDP，HTTP，STMP協議，其套件包括網絡服務器和電子郵件應用，使之能實現HTTP和SMTP應用協議；Internet協議棧支持PPP，TCP/IP，HTTP，STMP，POP3等協議，其套件提供了網絡服務器，能實現與網絡瀏覽器之間的通信，還提供了在應用層的STMP和POP3協議的電子郵件應用。
　　5未來展望

　　ip2022是ip2000系列網絡處理器芯片的第1款，為網絡連接應用進行了優化。他速度高、可達120 MIPS，能實現多任務操作，即在完成數據采集或控制的同時把數據打包發送到Internet。用軟件來實現各種協議處理，便于將來在不改變硬件的情況下，只須改變內置程序即可升級整個系統的功能。此外，還提供了評估套件和各種軟件模塊，縮短了開發時間。因此，ip2022具有廣闊的應用前景。
