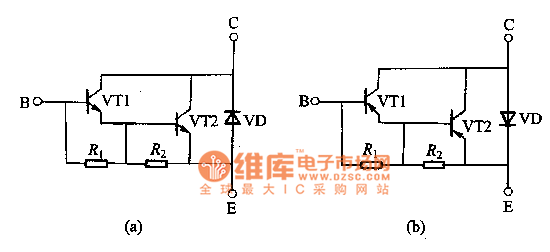

圖:有保護功能的達林頓管
　　                                                                 (a)NPN型;(b)PNP型
　　達林頓管的特點是:放大系數比普通三極管大很多，它的
 放大系數為        h(FE)=h(FE1)×h(FE1)×…×h(FE1)
　　達林頓管除具有很高的放大系數外，還具有較高的輸入阻抗，以及熱穩定性好，開關速度快和簡化電路的特點。它的封裝外形如圖所示。中、小功率達林頓管一般采用TO-92塑料封裝，大功率管采用TO一O金屬封裝。

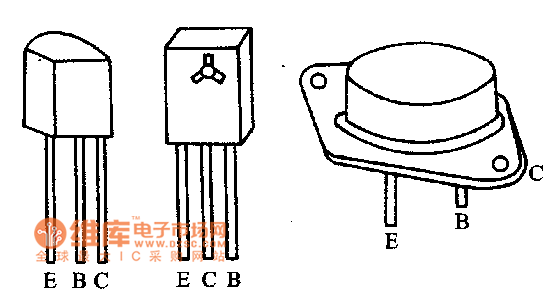

　                                                                   圖:達林頓管外形
　　常用的達林頓管有:BD677、BD678、BDX62A、BDX63A、MJlO016、MJl1032、MJl1033、3DD5OL、3DD75L、3DDlOOL、3DD2OOL、3DD3O0L等。
    達林頓管主要用于開關控制電路、功率放大電路、電源電路和驅動電路等。
