雙波長激光頭的結構介紹
出處：jcsasm 發布于：2008-04-09 09:21:51

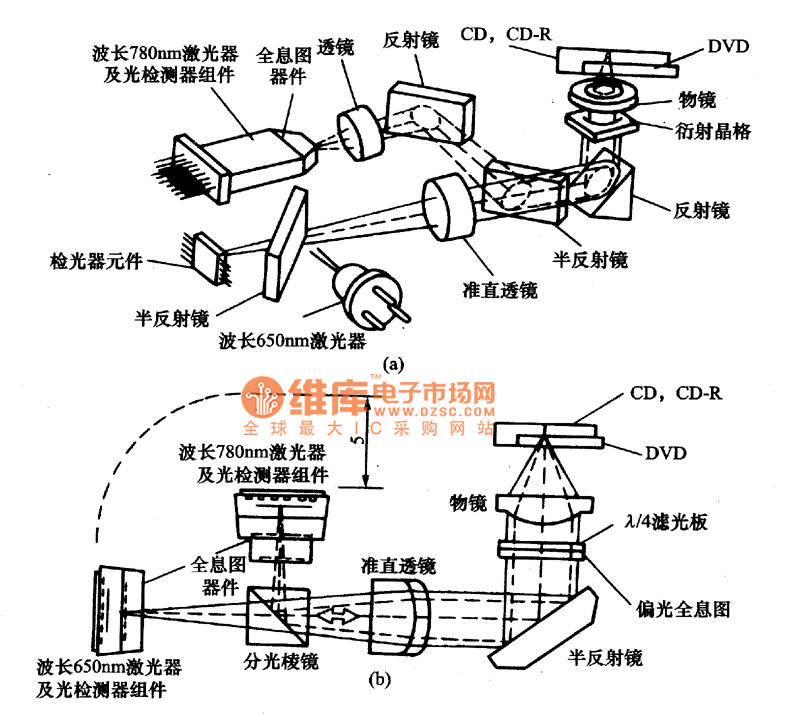

雙波長激光頭 結構如圖所示，該激光頭中裝有兩個不同波長的激光發射器和兩個光敏檢測器。其中一個激光發射器發出65Onm波長的激光柬，用來讀取DVD光盤的信息，另一個激光發射器發出780nm波長的激光束，用來讀取CD、VCD光盤信息。
如圖中，虛線所表示的是CD、VCD部分的光學路徑，由激光束發出的780nm的激光束，經全息圖器件，分光棱鏡產生90°的折射，再送到準百透鏡、半反射鏡產生90°的反射，再經偏光全息圖、1/4波長濾光板，到達物鏡并聚焦成光點讀取CD、VCD光盤的信息。經光盤面反射的光束首先通過物鏡，再通過1/4波長濾光板、偏光全息圖、半反射鏡產生90°的折射，全息圖器件產生多束光投射到光檢測器，讓光檢測器輸出高頻信號 (RF)、聚焦誤差信號 (FE)和循跡誤差信號(TE)。
如圖中，實線所表示的是DVD部分的光學路徑。由激光器發出的65Onm的激光束經全息圖器件、分光棱鏡、準直透鏡、半反射鏡產生90°的反射，再經偏光全息圖、1/4波長濾光板達到物鏡并聚焦于DVD光盤面上讀取信息。從光盤面反射回來的信息激光束經物鏡、1/4波長濾光板、偏光全息圖、半反射鏡產生90。反射，再經準直透鏡、分光棱鏡、全息圖器件產生多柬光投射到光檢測器上，讓光檢測器輸出高頻信號，聚焦誤差信號和循跡誤差信號。
關鍵詞：雙波長激光頭的結構介紹
