G型封裝的三極管
出處:rj17 發布于:2008-04-08 16:46:40

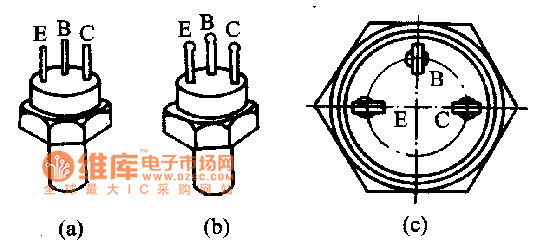

圖:G型封裝的三極管實物外形與引腳分布
(a)圓形引出腳;(b)扁形引出腳;(c)引腳排列
圖所示呈等腰三角形。識別方法是:將引腳朝上,把等腰三角形的底邊對著自己,從左邊起,順時針方向,依次是E、B、C腳。
采用G型封裝的三極管有:G一1為3Ck5A-C、3DA32、3DA21、3CAl;G一3為3DKl2、3DKOl2;G一4為 3DK40、3DK41、3DK221、3DK512、3DK513等。
