F型封裝的三極管
出處：iC921 發布于：2008-04-08 16:31:05
F型封裝的三極管可分為F一O、F一l、F一2、F一3、F一4五種規格。其實物外形如圖所示。主要用于大功率三極管的封裝。其中F一2規格的用的較多。
F型封裝的三極管的引腳排列如圖所示，其識別方法是:將引腳朝上，放成如圖所示的狀態，上面的一根為基極B，下面的一恨為發射
極E，金屬外殼為集電極C。外殼中的兩個孔是為安裝三極管用的。
采用F型封裝的三極管有:F一l為FHOO4朋 (達林頓管);F一2為3DD15、3DD102、3DD200、3DD207、3DD303、D7312、DD5O2等;F一3為3DA2238、3DA3175、3DA4301、3DA495等;F-4為FHl5O、FH2OO(復合管)。
F型封裝的三極管的引腳排列如圖所示，其識別方法是:將引腳朝上，放成如圖所示的狀態，上面的一根為基極B，下面的一恨為發射
極E，金屬外殼為集電極C。外殼中的兩個孔是為安裝三極管用的。
采用F型封裝的三極管有:F一l為FHOO4朋 (達林頓管);F一2為3DD15、3DD102、3DD200、3DD207、3DD303、D7312、DD5O2等;F一3為3DA2238、3DA3175、3DA4301、3DA495等;F-4為FHl5O、FH2OO(復合管)。

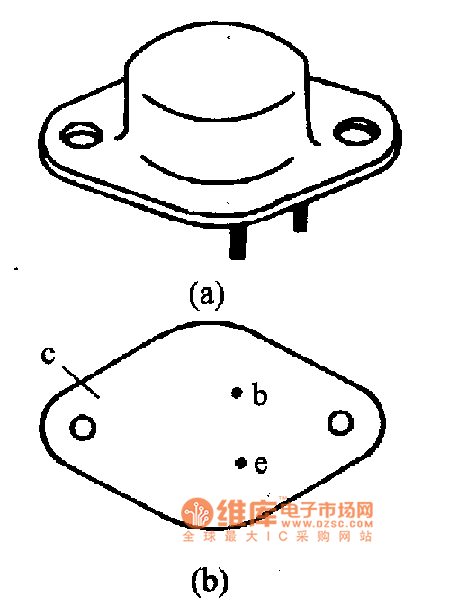

圖:F型封裝裝的三極管實物外形與引腳分布
(a)外形;(b)引腳分布
關鍵詞：F型封裝的三極管
