介紹直鍵開關結構與用途
出處:baowenfeng 發布于:2008-04-03 15:05:19

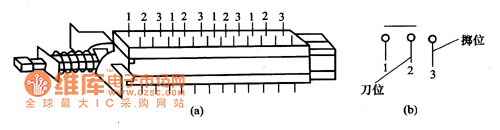

(1)直鍵開關 它的外形如圖所示。該種開關具有操作方便、換位可靠、重量輕、體積小的特點。并且可根據需要進行多刀、多位的任意組合。常用于儀器儀表作轉換電路用。也用于收錄機的聲道磚換、波段轉換等電路。
直鍵式開關可分為自鎖式與無鎖自復位式兩類。自鎖式開關帶有鎖簧,當開關被按下后,處于自鎖狀態,當再按下時,便恢復了原位。
圖中的1、2、3為每組開關的三個觸點,而且每組觸點的接觸方式為單刀雙擲式,中目的2為刀位,兩端的1和3為擲位。其觸點的形狀可分為圓柱形和片形兩種。(在開關結構中可以直接移動或間接移動的導體稱為 “刀”,固定的導體稱為“擲”,也稱為“位”。)
