電解電容器 鋁電解電容器 鉭電解電容器的相關資料
出處:wwp23 發布于:2008-04-03 15:01:41
它是電子電路應用較為廣泛的電容,電解電容器又可分為:鋁電解電容器、鉭電解電容器、鈮電解電容器、鈦電解電容器。
電解電容器是有極性的電容器,即有正極與負極之分的電容器,它用于直流電路中,正極接電源的正極,負極接電源的負極。使用中不能錯接,否則將使電容器損壞。由于制作工藝的不同也可生產元極性的電解電容,該種電解電容器可用于交流電路。
鋁電解電容器
鋁電解電容器是電路中用的較多的一種,它的外形如圖所示。

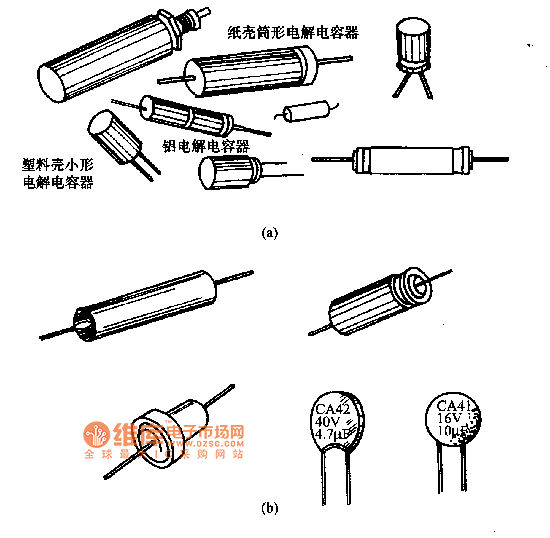

(a)鋁電解電容器的外形;(b)鉭電解電容器的外形
該種電解電容器的特點是:正極為附有氧化膜的鋁箔,負極為電解質,并采用化學方法使鋁箔表面凹凸不平,以增大有效面積,故該種電解電容器的電容量可做得較大。同時介電常數也較大,故使電容量增大。這種電容器還有重量輕、較經濟的特點,故使用廣泛。其不足之處是損耗大、頻率特性差,而且容量是隨溫度下降而減小。
該種電解電容器可用于低頻電路,作為旁路電容,耦合電容和濾波電容。如各種電源電路的濾波、收錄機、電視機放大電路的隅合、旁路等。常應用于CD。
鉭電解電容器 它的外形如圖所示。其特點是壽命長、可靠性高、穩定性好、損耗低、體積小、溫度特性好,工作溫度可達220℃。其不足之處是價格較高。
鉭電容多用于要求較高的電路中,如通信、航天及較的家用電器中。
常用的鉭電解電容器型號有:CA30系列、CA31系列、CA35系列、CA42、CA76等。
除以上電解電容器外,還有鈮電解電容器、鉭-鈮電解電容器、鈦電解電容器等。
