開關的圖形符號是什么
出處：溜溜 發布于：2008-04-03 14:21:03
開關的種類較多，在電路中的圖形符號也不完全一樣。開關在電路中的圖形符號如圖1所示。
開關在電路中用字母 "S"或 "SA"、"SB"表示。在有些電路圖中用 "K"表示是舊標準表示法。

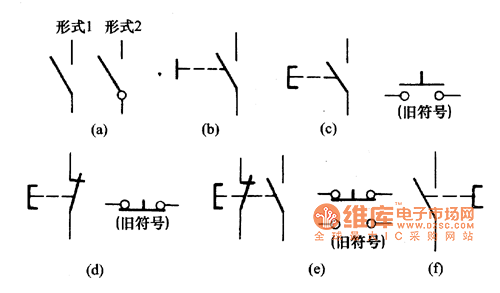

圖1所示開關的圖形符號
(a)開關一般符號;(b)手動開關一般符號;(c)動合按鈕;(d)動斷按鈕;(e )帶動斷和動合觸點的按鈕;(f)拉拔開關
