開關的型號命名方法是怎樣的
出處：chunyang 發布于：2008-04-03 14:19:30
(1)撥動開關的型號命名方法 撥動開關的命名由五部分組成:
部分:用字母KND表示撥動開關。
第二部分:類別，用數字表示，I表示種類別。
第三部分:特征，用數字表示。電路特征由刀數、自動復位數、電路組合代號3部分組成:
刀數1、2、3分別代表l刀、2刀、3刀。0代表無自動復位、1代表單邊自動復位、2代表雙邊自動復位。
電路組成代號用數字1一9分別代表。
第四部分:序號，用數字表示。
第五部分:用漢字直接表示顏色。
(2)直鍵開關的命名方法 直鍵開關的命名山五部分組成。
部分:型號和類型序號:由三個宇母和一個腳注組成。
KZJ代表直鍵開關，在右下腳的腳注1或2代表接點是圓形或片型。
第二部分:開關的擋數，用數字表示。
第三部分:緊鎖初復位形式。用字母表示，Z代表互鎖自復位，H代表互鎖互復位。
第四部分:用數字表示每擋中的刀數。
第五部分:用數字表示相鄰擋的中心距離。有的開關型號
在中心距離位置沒有數字，而用字母表示特征。代表特征字母的含義如表1所示。

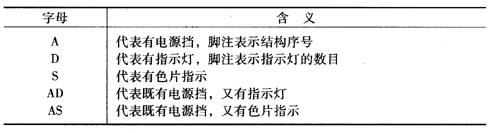

表1所示特征字母的含義
(3)滑動開關的命名方法 滑動開關的命名由七個部分組成:
部分:主稱，用KH表示滑動開關。
第二部分:動作方式，用字母表示。X表示旋轉式，G表示杠桿式,TL表示惟拉式，TT代表推推式。
第三部分:距離，用數字表示接點中心距、觸角間距等。
第四部分:結構特征，用字母表示。Q表示前旋或前扳動式，S表示雙列，D表示單列等。
第五部分:位數和刀數，用數字表示。
第六部分:接點排列或驅動形式，用字母表示。
第七部分:結構序號，用數字表示。
