電阻器的色標法
出處：maychang 發布于：2008-04-15 10:35:02
色標法指的是用不同顏色的色帶或色點標志在電阻器表面上，以表示電阻器的標稱阻值和允許偏差。色標法具有顏色醒目、標志清晰、無方向性的優點，小型化的電阻器都采用色標法。各種顏色所表示的意義見表1。

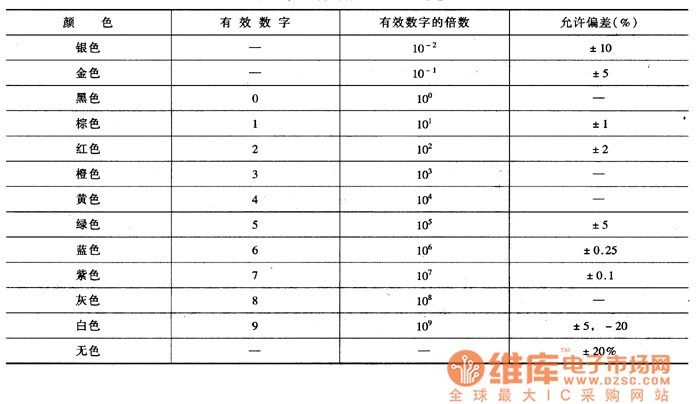

表1電阻器色標法各種顏色所表示的意義
1·兩位有效數字的色標法
這種標志的方法多用于普通電阻器上。它用四條色帶表示電阻器的標稱阻值和允許偏差，其中前三條色帶表示標稱阻值，后一條表示允許偏差，如圖1(a)所示。

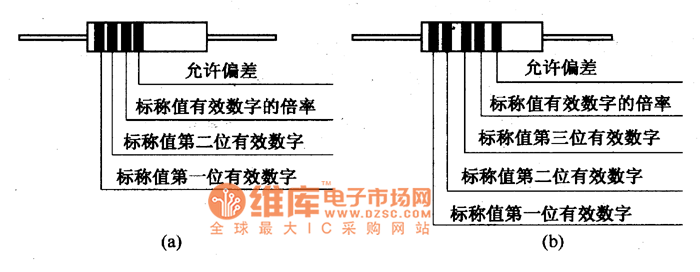

圖1電阻器色標法
例如，一個電阻器上面的四條色帶的顏色，從左到右依次為紅、紫、橙、金，則根據表1的規定，可知其阻值為27x10(3)0=27kΩ，允許偏差為±5%。
2.三位有效數字的色標法
這種標志方法多用于精密電阻器。它用五條色帶表示電阻器的標稱阻值和允許偏差，其中前四條表示標稱阻值，一條表示允許誤差，如圖1(b)所示。
例如，一個電阻器五條色帶的顏色從左到右依次為棕、紫、綠、金、銀，則根據表1的規定，可知其阻值為175x10(-1)=17.5Ω允許偏差為±10%。
