測量電容器漏電大小的方法
出處:赤鑄 發布于:2008-04-15 10:34:37
電容器的漏電越小,其性能也越好。電容器漏電的大小可用萬用表電阻檔來測量,方法是用萬用表電阻檔(一般為RxlOk檔),如圖所示,用兩根表筆分別接觸電容器的兩根引線(注意不能用手并接在電容器兩端),此時萬用表指針先向右(R=O的方向)擺動一下,然后逐步復原退回至R=∞的方間。

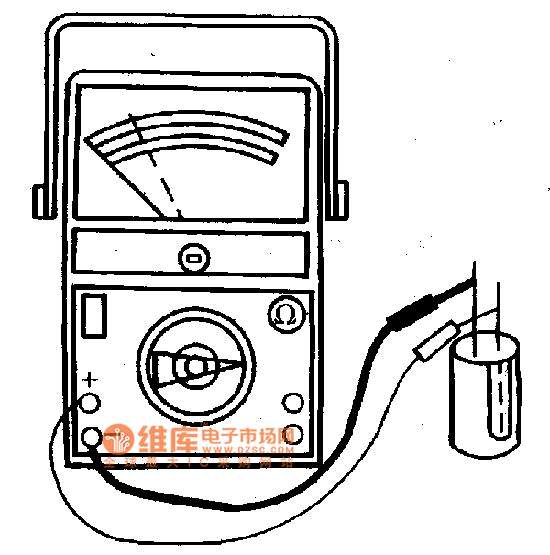

圖:測量電容器漏電大小的方法
如果回不到"∞",則表針?biāo)傅臄?shù)值,就是漏電電阻。一般固定電容(除電解電容器外)的漏電電阻是極大的(幾十到幾百兆歐)。若小于12兆歐,就是質量差的電容器。
電解電容器的漏電電阻要比固定電容器的漏電電阻小得多,但也必須在規定的阻值以上。
