包絡檢波解調電路仿真結果如下。

　　（1）時域仿真結果

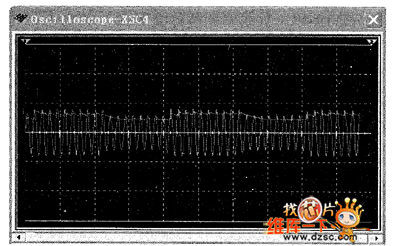

　　時域仿真結果如圖1所示，位于圖中間的是調幅波的波形，而在它上方的則是通過包絡產生電路產生的 包絡信號的波形。

　　如圖1所示，通過包絡產生電路產生的包絡信號還含有很多沒有濾除的高頻成分，這樣的信號如果直接 輸入到電壓判決器，由于高頻信號的干擾，會造成判決出錯，所以我們必須對包絡信號再進行低通濾波， 以便濾除多余的高頻成分后，再輸出給電壓判決器判決，輸出正確的解調信號。

　　圖2中，位于上方的是未進行低通濾波的包絡信號，下方是進行了低通濾波的包絡信號，明顯可以看出 高頻成分被濾除了。


　圖1 包絡信號                                                                                                   圖2 包絡信號濾波后的波形

　?。?）頻域仿真結果

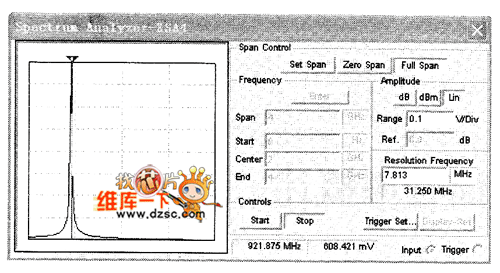

　　圖3是未調制高頻載波信號的頻譜特性。

　　我們可以看到，該信號頻譜的中心位于915MHz。

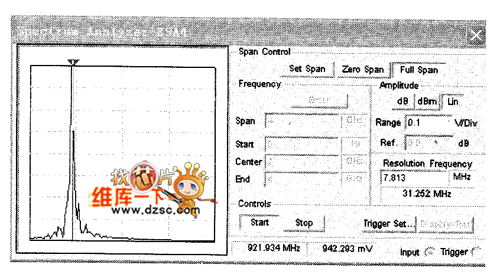

　　圖4是ASk幅度調制信號的頻譜特性?？梢钥吹剑捎谡{(diào)制后的頻譜搬移，該信號頻譜的中心也位于 915MHz。

圖3 未調制高頻載波信號頻譜

   圖4 ASk幅度調制信號頻譜

　　圖5是初產生的包絡信號的頻譜?？梢钥吹剿闹行念l率已經被搬移到了基帶附近，但是由于還參雜 著一些不需要的高頻成分，它的頻譜除了在基帶附近增益外，在其他的一些高頻段上仍存在較大增益 。

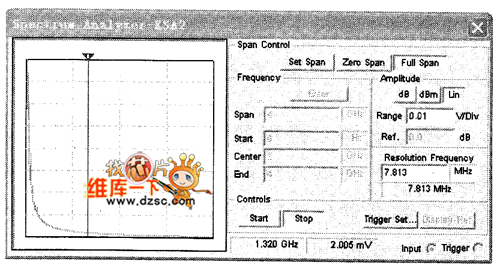

　　圖6是通過低通濾波后的包絡信號頻譜。和圖5相比，高頻成分得到了濾除，頻譜中心仍在基帶，但是頻 譜變得光滑。

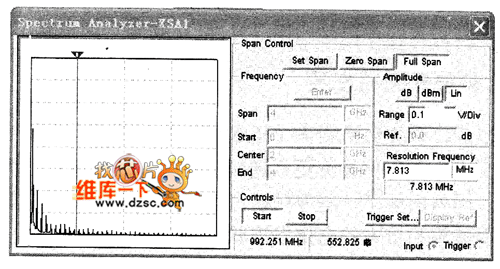

圖5 包絡信號頻譜

 圖6 經過低通濾波后的包絡信號頻譜

　　圖7是解調后數字基帶信號的頻譜特性，其中心頻率在基帶左右。

圖7 解調后數字基帶信號的頻譜
