負載調制電路仿真結果如下。

　?。?）時域仿真結果

　　根據前面的分析，電子標簽中的負載調制產生了讀寫器天線電壓的調幅。讀寫器可以根據天線電壓變化 解調出電子標簽發送的數據。圖2是數字信號和調制好的調幅信號及整體調制波形。

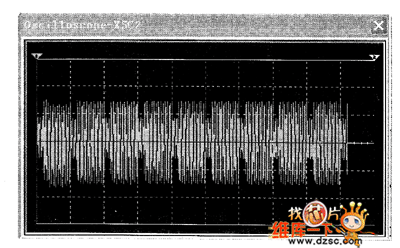

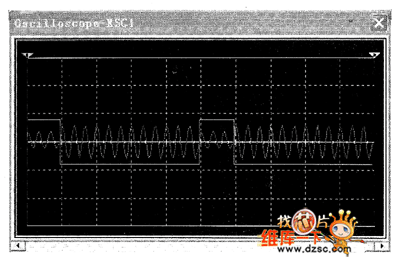

　圖1 負載調制波形圖                                                                                                 圖2 負載調制整體波形圖

　　（2）頻域仿真結果

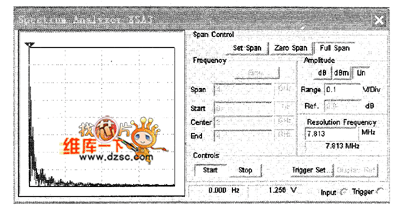

　　頻域的調制其實就是頻譜的搬移過程。我們先看一下未調制的基帶數字信號的頻譜特性。圖3是基帶數字 信號的頻譜，它的中心頻率在基帶附近。

　　看一下高頻載波的頻譜特性。

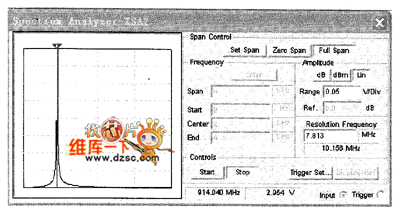

　　圖4是高頻載波的頻譜，它的中心頻率是915MHz。


　圖3 未調制基帶數字信號的頻譜                                                                                                圖4 高頻載波的頻譜

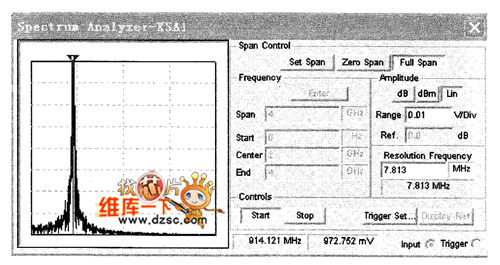

　　看一下調制后信號的頻譜特性。圖5是調制后信號的頻譜，它的中心頻率是915MHz。其實就是把基帶數字信號的頻譜搬移到了以高頻載波中心頻率為中心的頻段上。

圖5 調制后信號的頻譜

　　從以上的頻域分析中，可以看出設計的負載調制電路頻域指標基本符合要求。
