電源產生電路的Multisim仿真
出處:wzy_0649 發布于:2008-12-09 10:24:15

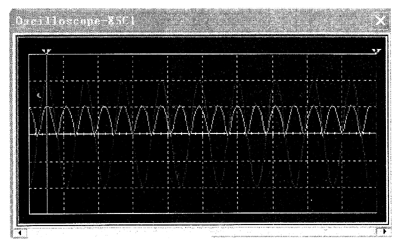

整流部分的仿真結果如圖1:圖中正弦信號是9l5MHz交流高頻信號號另一信號是經過二極管橋式整流電路 后輸出的全波整流波形。

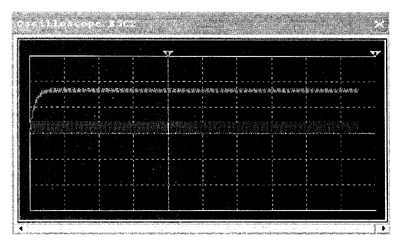

濾波穩壓部分的仿真結果如圖2:圖中正弦信號是915MHz交流高頻信號;另一線的信號是經過二極管橋式 整流電路后輸出的全波整流波形。

圖1 整流后輸出波形 圖2濾波穩壓后輸出波形
