由于Simulink是一種系統級的仿真工具，所以先對系統中各部分電路的功能模塊建立其相應的模塊，對 每個模塊單獨仿真，在達到預期效果之后，再進行整體仿真確保信號流向正確。

　　1. 正弦載波調制電路的設計與仿真

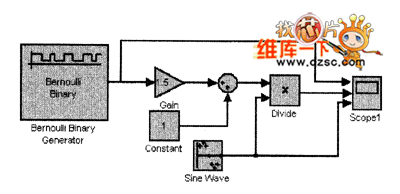

　　由Simulink建立正弦波調制電路的仿真圖，如圖1所示。

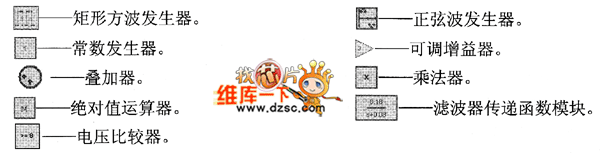

　　采用ASk調制，調制深度是11％或99％，位速率規定為10kbit/s或40kbit/s。我們來看一下所用仿真功能模塊。

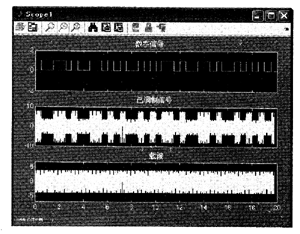

　　正弦調制用正弦波（載波）和數字信號相乘即可得到，可通過將數字信號增益后疊加常數信號來進行調 制深度的調節。調制波形如圖2所示。


　　圖1 正弦幅度調制電路                                                                                                 圖2 正弦幅度調制電路的波形

　　2 直流電源產生電路的設計與仿真

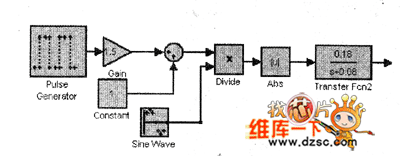

　　由Simulink建立直流電源產生電路的仿真圖，如圖3所示。整流濾波電路是通過傳遞函數來實現的。我們來看一下所用仿真功能模塊。

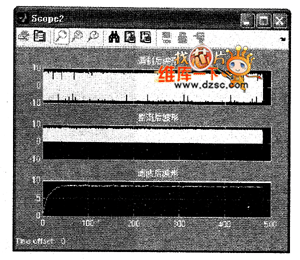

　　這里通過將調制信號進行運算來模擬全波整流；通過低通濾波器傳遞函數的設計來模擬濾波，從 而實現直流電源的產生。整流濾波波形如圖4所示。


                圖3   整流濾波電源產生電路                                                                   圖4   整流濾波電源產生電路的波形

　　3 包絡產生電路與檢波電路的設計與仿真

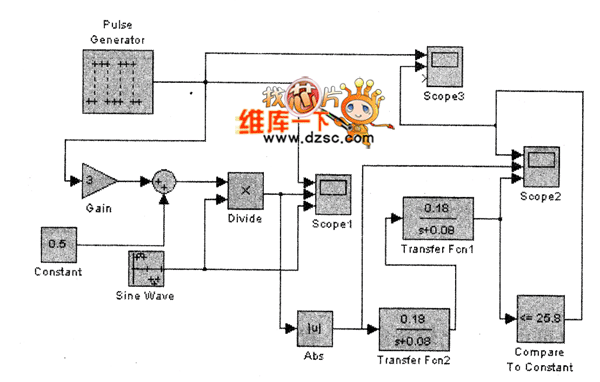

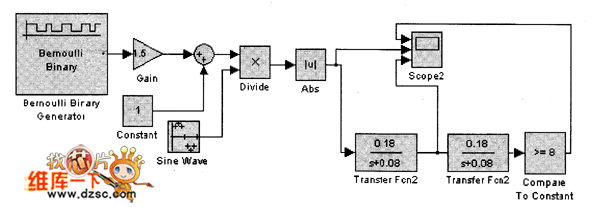

　　由Simulink建立包絡產生電路和檢波電路的仿真圖，如圖5所示。

圖5 包絡產生電路與檢波電路

　　包絡產生電路由一個非線性器件和低通濾波器實現，非線性器件用實現，雨低通濾波由傳遞函數 實現。檢波電路由一個窄帶濾波器和電壓判決器組成，窄帶濾波由傳遞函數實現，電壓判決器由比較器實 現。

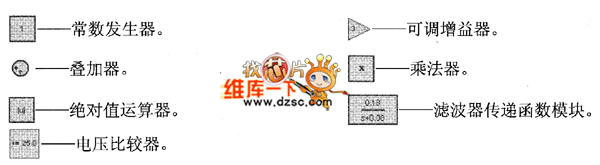

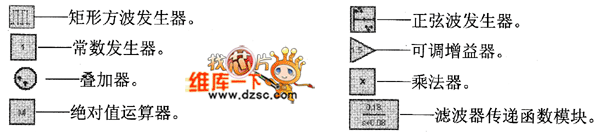

　　我們來看一下所用仿真功能模塊。

　　包絡產生電路和檢波電路連接在一起就構成了包絡檢波解調電路，從而可以恢復出數字信號。

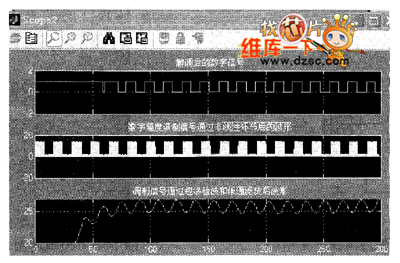

　　包絡檢波解調電路的波形如圖6所示。

圖6 包絡檢波電路的波形

　　4 復位信號產生電路的設計與仿真

　　由Simulink建立復位信號產生電路的仿真圖，如圖7所示。

圖7 復位信號產生電路

　　復位信號的功能也可由電壓比較器實現，我們來看一下所用仿真功能模塊。

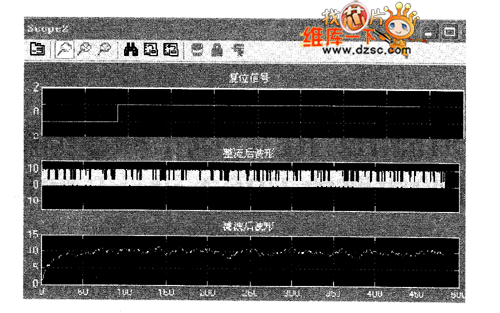

　　當電源電壓上升至可使電子標簽正常工作的穩定值時，復位信號跳高并保持穩定電壓。這樣可使電路保 持穩定工作。復位信號仿真波形如圖8所不。

圖8 復位信號波形

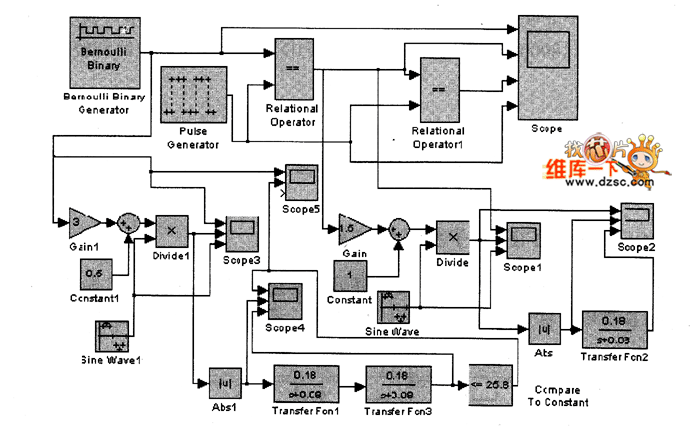

　　5.射頻接口整體仿真圖

圖9  整體仿真圖
