由于解調后的基帶編碼信號速率為40kbit/s，因此低通濾波器的通頻帶定為100kHz。綜合其他性能要求 ，選用美國Linear Technology公司的8階線性相位濾波器LTC1069-7。

　　LTC1069-7是一個單片、時鐘調諧、線性相位、8次低通濾波器。濾波器的幅度響應近似濾波器的改善余 弦。在截止頻率一3dB增益和2倍截止頻率下衰減是43dB。LTC1069-7的截止頻率通過一個外時鐘設置和等 時鐘頻率除以25。內部取樣頻率對截止頻率比是50∶1，LTC1069-7能工作在單電源5V直至雙±5V電源。 LTC1069-7增益和相位響應能用于數字通信系統，脈沖成形和通帶帶寬限制必須實行。LTC1069-7的寬帶噪 聲是140μVrms。LTC1069ˉ-7的典型通帶增益為-1V/V。LTC1069－7管腳分布如圖1所示。LTC1069－7的應 用電路如圖2所示。管腳說明見表1。

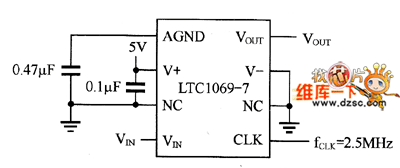

                 　　圖1 LTC1069-7的管腳分布　          　                                    圖2 LTC1069-7單電源5V線性相位100kHz低通濾波器

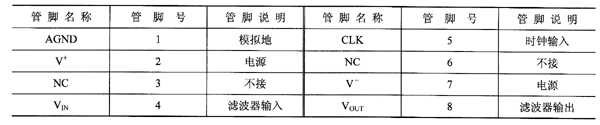

　　表1  LTC1069-7的管腳說明
