選用美國Motorola公司的DC～2.46Hz線性混頻器MC13143。MC13143是一個雙平衡混頻器，應用于模擬系 統的前置部分和數字調頻系統，如無線局域網（WLAN）、超高頻（UHF）和800MHz特殊移動通信無線系統 以及UHF家庭無線電服務和902～928MHz無繩電話機。該器件具有超小功耗、輸入和輸出頻帶寬及混頻器線 性度高的技術特點，廣泛用于0～2.46Hz的上變頻和下變頻。

　　MC13143的工作電源電壓為1.8～605V，功耗為1.8mW，MC13143射頻輸入端為單端方，本地振蕩器輸入端 和中頻輸出端為差動方。MC13143采用了新的電路布局技術，確保在50Ω線性輸入阻抗時，能獲得較高的 三階互調截點，具有高度直線性。

　　MC13143的主要電氣特性見表1和表2。

　　表1   MC13143的DC電氣特性

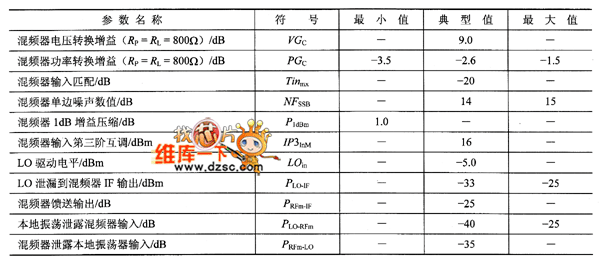

　　表2  MC13143的AC電氣特性

　　MC13143的芯片封裝形式如圖1所示。MCl3143內部電路如圖2所示。MC13143是一個雙平衡混頻器，該混頻 器是一個的性雙平衡四象限乘法器。該乘法器基于一個外部可編程線性控制的電流源進行AB偏置 ，在2．3mA控制電流時能獲得三階互調截?cái)帱c(diǎn)（IP3）為＋20dBm。MC13143混頻器有50Ω的單端BF輸入和 集電極開路的差分IF輸出，其線性增益大約是－5.0dB。

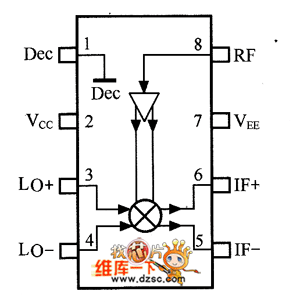

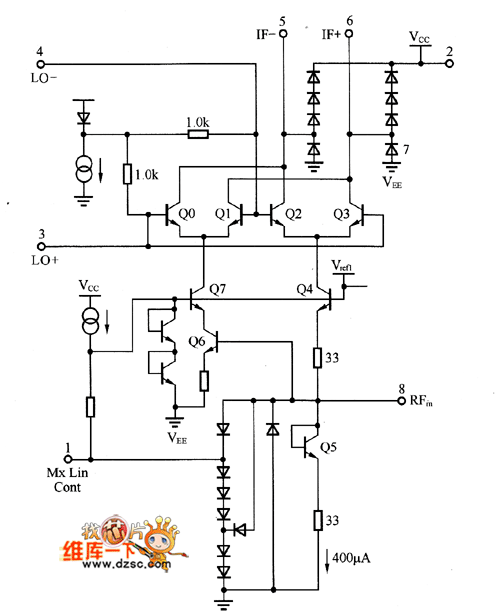

圖1 MC13143的引腳　　                                                                        圖2 MCl3l43的內部電路圖

　　MC13143在沒有混頻器的線性控制電流時，通過溫度補償在整個電源電壓范圍內能夠提供典型的1.0mA電源電流。其本地振蕩器LO差分輸入，內部偏置為Vcc～1.0Vbe，對于低電壓操作，該輸入端通過51Ω電阻連接Zoo。本地振蕩器需要從外部信號源輸入典型值為10dB的信號到本地振蕩器差動輸入端，混頻器能夠獲得增益。MC13143的典型應用電路如圖3所示。

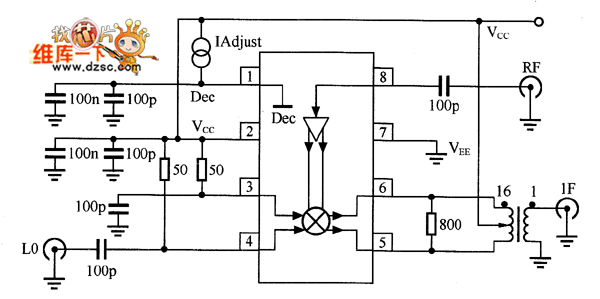

圖3 MC13l43的應用電路
