可編程邏輯器件的基本結構
出處：lfk16888 發布于：2008-12-06 14:36:13
可編程邏輯器件PLD的基本結構如圖1所示。由圖可見，PLD器件由輸入控制電路、與陣列、或陣列及輸出控制電路組成。在輸人控制電路中，輸人信號經過輸入緩沖單元產生每個輸入變量的原變量和反變量，并作為與陣列的輸入項。與陣列由若干個與門組成，輸入緩沖單元提供的各輸入項被有選擇地連接到各個與門輸入端，每個與門的輸出則是部分輸入變量的乘積項。各與門輸出又作為或陣列的輸入，這樣或陣列的輸出就是輸人變量的與或形式。輸出控制電路將或陣列輸出的與或式通過三態門、寄存器等電路，一方面產生輸出信號，另一方面作為反饋信號送回輸入端，以便實現更復雜的邏輯功能。因此，利用PLD器件可以方便地實現各種邏輯函數。

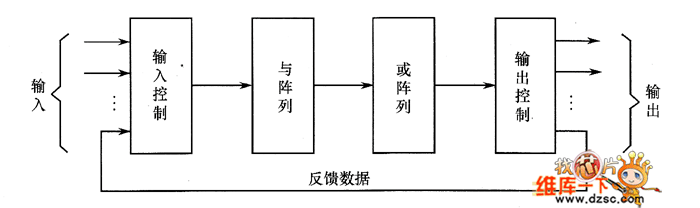

圖1 PLD的基本結構
