在低壓大電流輸出時，宜采用同步整流電路。下面介紹A-POWERTEC公司的同步整流控制IC芯片SD7559，作為正激轉換器同步整流控制時的應用。

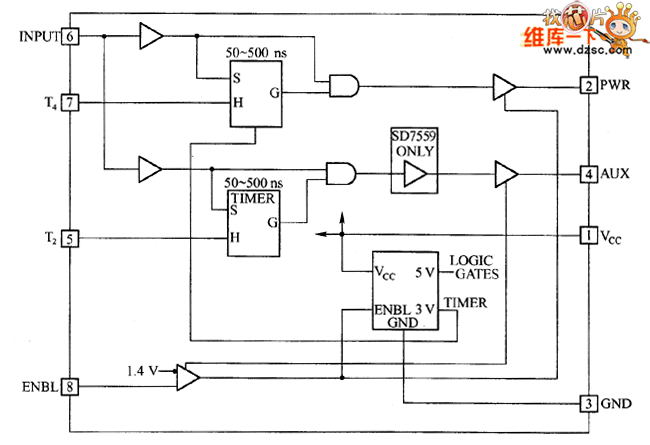

　　SD7559芯片的內部結構框圖如圖1所示,其中1腳接工作電壓，此電壓Vcc可以在6～20V之間；8腳為使能端，可以控制輸出的有無；2腳、4腳為輸出端，用于100 W以下輸出互補的MOSFET的直接驅動。對于100 W以上的MOSFET互補驅動時，則需要加圖騰柱以擴大驅動能力；6腳輸人變壓器初級開關管的動作信號，使次級同步整流管作計時的同步開始。兩個同步整流管的控制延遲時間可以在一定的時間段內調整，調整方法非常簡單，只需改變調整時間輸人5腳、7腳外接（到地）電位器的阻值即可。對于模擬式正激同步整流具有的控制效果，使用起來非常方便。

　　圖1 SD7559芯片的內部結構框圖

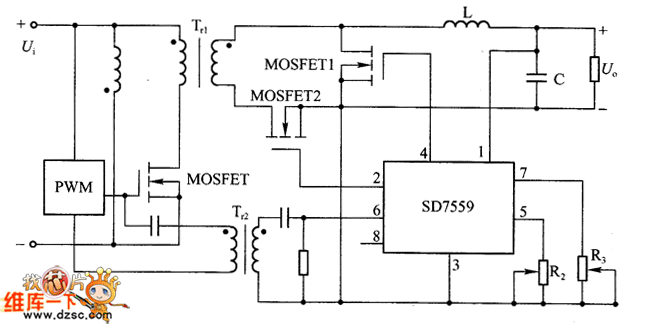

　　圖2所示為SD7559芯片用于正激轉換器的電路圖。SD7559的工作電源取自輸出電壓U，3腳即為U的地，2腳，4腳的兩個輸出端控制同步整流MOSFET1、MOSFET2。7腳，5腳可以用R2、R3的阻值調整MOSFET1和MOSFET2的時間。其調整的時間差，根據整個系統的工作頻率及所選同步整流管MOSFET的開通、關斷時間來調整。當選擇合適時，MOSFET1和MOSFET2就可以成為具有低導通電阻的理想二極管，它們之間既不會共同導通，也不會產生開關的尖峰噪聲。這種整流方式曾在12～19 V輸出的DC／DC轉換器中進行試驗，提高效率約達6％左右，非?？捎^。

　　圖2 SD7559用于正激式轉換器的電路圖
