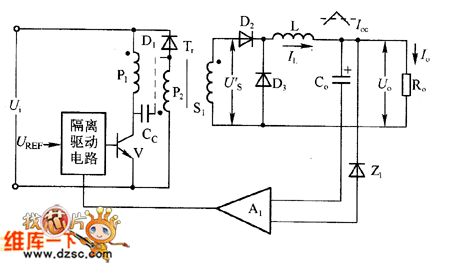

下面介紹能量再生繞組P2的工作原理。

　　在開關管V導通時，變壓器接收的電能除了磁化電流外都將傳送到輸出端。而管V關躍的反激作用期間，導向二極管D2用反偏置故不可能有鉗位作用或能量泄放的回路。磁化能量將會產生較大的反壓加在開關管的集一射極之間。為了防止高反壓的產生，設置了“能量再生繞組”P2，由繞組△經過二極管D，，使存儲的能量反饋回直流電源Ui中。只要滿足Wp1＝Wp2的關系，D1流過電流時Up2＝Ui，則開關管V上承受的集一射極電壓為2Ui。

　　為了避免在P1和P2繞組之間存在的漏電感過大，和因此而在開關管集電極上產生過高的電壓，一般采用初級繞組P1與能量再生繞組P2雙線并繞的方法。在這種配置中，二極管D1接在能量再生繞組如圖所示的位置是非常重要的。原因是雙線并繞引起的內部雜散電容Cc是在開關管V的集電極與繞組P2和D1連接點之間的寄生電容。按照?qǐng)D中的接法是有優點的，如在開關管V導通時，由于二極管D，反向而隔開了集電極，沒有任何的電流在V瞬時導通時流進電容Cc中（注意，繞組P1和P2的非同銘端同時變負，而且Cc的兩端電壓不會改變）。但是在反激期間，Cc提供開關管V的鉗位作用，任何過電壓的趨勢都會引起Cc流過電流，而且經過D，反饋到電源線上。如果寄生電容不夠大，只靠P1、P2繞組磁耦合，鉗位電壓超值時，常?？梢栽冢ノ恢眉油饨与娙菅a(bǔ)充以改善它的鉗位作用。然而，如果電容值過大時，會使得輸出電壓線上有輸人電壓嘰紋波頻率調制的電壓分量，所以要小心地選用附加電容Cc的值。

　　由于在高輸人電壓Ui時，存在雙線并繞繞組之間電壓應力較高的情況，常常要求變壓器具有較高的絕緣強度處理。然而如果確實采用鉗位電容Cc時，能量再生繞組也可以不采用雙線并繞，而是繞在另一個絕緣層上。這樣在不消弱鉗位作用的條件下減弱了電壓應力。
