電感的值與值
出處:fiann 發布于:2008-10-09 10:57:25
電感L的值由所需維持的負載電流的要求來決定。流過電感L的電流分為連續和不連續兩種工作情況。不管是哪種情況,只要是輸入、輸出電壓保持不變,則電流波形的斜率也不會因?yàn)樨?fù)載電流的減小而改變。
如果負載電流I。逐漸減小,在電感L中的波動電流值剛好為零時,定義為臨界電流Ioc則Ioc應等于電流峰一峰值的-半,即
Ioc=1/2△iL
當Io<Ioc時,iL將進人不連續狀態Io≥Ioc時iL為連續狀態。
單端正激式轉換器的閉環控制電路如圖所示。圖中Cc為去磁復位繞組△的分布電容。連續狀態的傳遞函數有兩個極點;不連續狀態的傳遞函數只有一個極點,如果想在狀態轉換過程中都能穩定地工作,就必須要進行小心細致的設計。

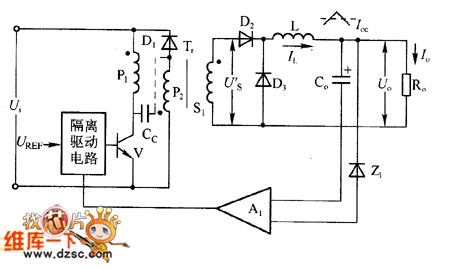

圖 單端正激式轉換器的閉環控制電路
L值的另一個限制因素將出現在應用于多組輸出電壓的情況。因?yàn)榭刂骗h(huán)只與-個相關的輸出端閉環,當此輸出端電流低于臨界值時,占空比將減少以保持此輸出端的電壓不變。對于其他的輔助輸出端,假定其所帶的是恒定負載,在上述占空比下降的情況下,其電壓也下降。很明顯這不是所希望的,因此在多組輸出電壓時,為了保持輔助輸出電壓不變,電感L的值應大于所需的值。也就是說,如果輔助電壓要保持在一定的波動范圍內時,則主輸出的電感必須一直超過臨界值,即一直在連續狀態。
電感的值一般受效率、體積和造價的限制,帶直流電流運行的大電感的造價是昂貴的。從J眭能上來看,電感L過大將使調節系統的反應速度減慢。因?yàn)檫^大的L在負載出現較大的瞬態變化時限制了輸出電流的變化率。
