跟蹤集電極電壓的鉗位環節
出處:T.JM 發布于:2008-10-09 10:45:29
在反激式轉換器中,存儲在變壓器初級電感Lp中的主要能量在反激時間中將傳輸?shù)酱渭墶4渭壔芈返募纳姼小?a target="_blank">電容器C1的寄生電感和輸出電路漏感折算到初級的電感用LLT表示,它和Lp串聯接在開關管V的集電極上,如圖所示。(Lp+LLT)上的能量在V關斷時產生過電壓,重新按集電極一發射極之間的漏電容值分配在集電極一發射極之間。因此過電壓是構成損壞開關管的開關應力,必須加吸收電路予以限制。圖為在初級電感旁加電路R1、C2、D2,圖是在開關管旁加阻容電路R1、C1、D1,并有附加繞組P2(與P1耦合)和二極管D3。

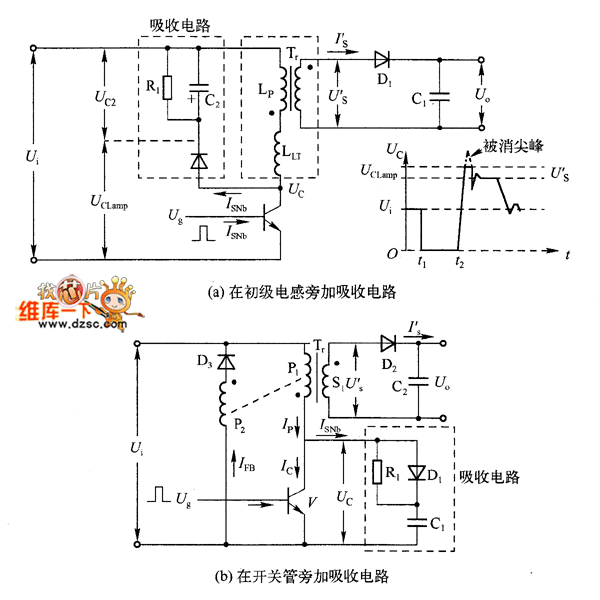

圖 開關管過電壓的抑制方法
在開關管V導通時,輸入電壓Ui加在(Lp+LLT)上,由于D2反偏置阻止C2的充電,所以Uc2≈0。當開關管V關斷時,由于反激作用,V的集電極電壓Uc快速上升,但由于碭此時受正偏壓而導通,使V電流被C2、R1分流,Uc電壓逐漸上升,即U(電壓也是逐漸上升,而且鉗位在2Ui數值上。從而把Uc上升的尖峰電壓的頂部消去,如虛線所示的脈沖尖峰。
在一個周期剩下的時間里,隨著R1放電電流的減小,C2上的電壓降會返回到原來值。多余的反激電能,被消耗在R1上。此鉗位電壓是自跟蹤的,在穩態工作時,因?yàn)镃2上的電壓會自動地調整,直到所有多余的反激電能消耗在R1上。如果在所有其他情況下,都要維持某一恒定鉗位電壓時,則可以通過減小R1值或漏電感Lyp的值,來抑制鉗位電壓的升高趨勢。
不能把鉗位電壓設計得太低,因?yàn)榉醇み^沖電壓也有有用的一面。在反激作用時,它提供了一個附加強制電壓值來驅動電能進入到次級電感。使變壓器次級的反激電流迅速增加。提高了變壓器的傳輸效率,同時也減小了電阻R)上的損耗。這對于低壓大電流輸出是很有意義的。
