磁心的損耗Pc有三種，即磁滯損耗Ph、渦流損耗Pc和剩余損耗Pe。磁滯損耗Ph正比于靜態磁滯回線包圍的面積和磁心的體積，當初級勵磁磁通在磁心中穿過時，磁心本身也相當于一個單匝的次級繞組，其感應電壓在磁心等效電阻上的損耗即為渦流損耗Pe，剩余損耗是指由于磁性滯后效應（即磁化過程中磁化狀態并不是隨磁化強度的變化而立即變化到它的終狀態的“時間滯后”現象）所引起的損耗。

　　磁心損耗與頻率、磁感應強度有關。在低頻時磁心損耗幾乎完全是磁滯損耗。一般

　　Pe=(5%~10%)Ph

　　而頻率∫＝200～300 kHz時，渦流損耗和剩余損耗大于磁滯損耗，磁心損耗的數學模型可以表示為

　　Pc＝γBamfβsVc

　　式中    fs——開關頻率；

　　         VC——磁心體積；

　　a、卩、γ——磁心材料有關的的系數。

　　例如，一種磁性材料的系數為：γ＝23.1，a＝2.6，卩＝1.31。圖1所示為高頻開關電源中四種常用磁性材料的比損耗Pc（W/kg）與工作頻率的關系。

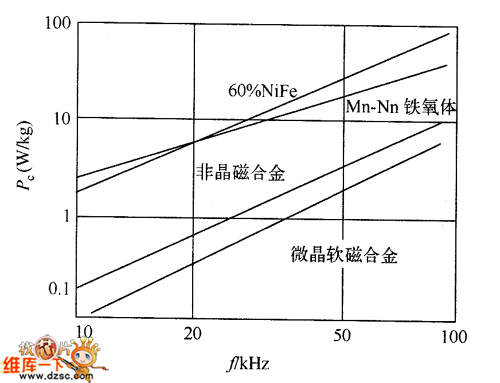

圖 1 四種磁性材料的Pc 與頻率f的關系
