全橋式逆變器所采用的有限雙極性控制方式是讓一個橋臂的兩個開關管，如V₁和V₃按PWM方式工作，另外一個橋臂的兩個開關管v₂和V₄輪流導通半個周期，在這種控制方式下，逆變器空載和電阻負載時的輸出電壓Uo。和輸出電流is，的波形與雙極性控制方式相同，如圖1(a)所示。在電感負載時，電壓UAB和變壓器次級電流is的波形，如圖1(b)所示。

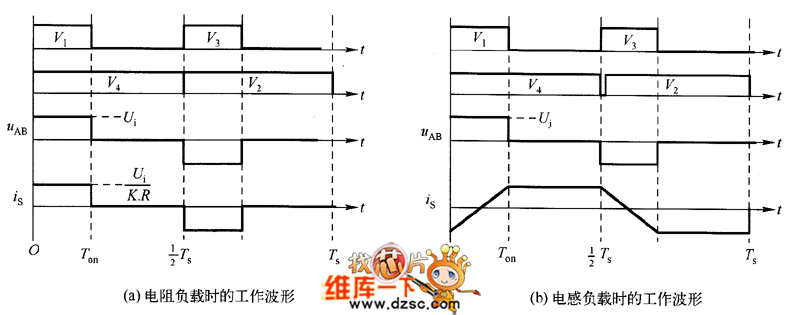

　　圖1 有限雙極性控制方式時的工作波形

　　在開關管V₁和V₄導通時，電壓UAB＝Ui，變壓器次級電壓uo＝Ui/K,負載電流iS的增加率為負載電感的值，在時，開關管V₁關斷，二極管戰續流，形成由二極管D₃、變壓器初級繞組和開關管V4構成的續流回路，故UAB＝0，因?yàn)榇嘶芈分袥]有外部電源，如果不計電路損耗，則電流iS保持不變，一直到t＝TS/₂時，開關管V₄關斷，開關管V₂和V₃導通，電流iS才下降，在這種控制方式下，電壓UAB和輸出電壓uo僅僅與開關管的工作狀態有關，而與負載性質和大小無關。
