數據處理系統的速度和效率日益提高，新一代微處理器的邏輯電壓低到了1.1～1.8V，而電流則高達50～100A，其供電電源——低壓大電流輸出DC/DC轉換器模塊，又稱為電壓調整器模塊（Vo1tage Regu1afor Modu1e，VRM）。新一代微處理器對VRM的要求是：輸出電壓很低，輸出電流大、電流變化率高，響應快等。

　?。?）為降低IC的電場強度和功耗，必須降低微處理器的供電電壓，因此VRM的輸出電壓要從傳統的3 V左右降低到小于2 V，甚至1 V。

　?。?）運行時，電源輸人電流大于100A，由于寄生L、C參數，電壓擾動大，應盡量減小L和C的影響。

　?。?）微處理器的啟、停頻繁，不斷地從休眠狀態啟動、工作、再進人休眠狀態。因此要求VRM電流從0突變到50A，又突降到0，電流變化率高達 5A/ns。

　　（4）設計時應控制擾動電壓不大于10％，允許輸出電壓變化為±2％。線路的寄生阻抗、電容的ESR和ESL對VRM在負載變化過程中的電壓調整影 響很大，必須研制高頻、高功率密度和快速的新型VRM。現在已有多種電路問世，如同步整流Buck轉換器（用功率MOS管作為開關二極管）；為 了防止電流大幅度變化時，由于高頻寄生參數引起輸出電壓擾動，增大輸出濾波電容、電感；多輸人通道（Multi-channel）或稱Mu1ti phase  DC/DC轉換器如圖所示，利用波形交錯（Inter1eaving）技術，保證VRM輸出紋波小，改善輸出瞬態響應，并可以減少輸出濾波電感和電容。

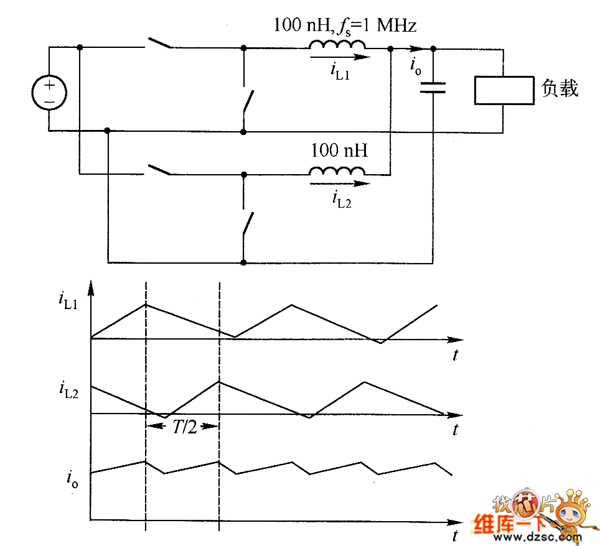

　　如圖 多輸入通道波形交錯同步整流Buck轉換器

　　下面介紹電壓紋波與沖擊電壓問題。

　　1）電壓紋波與ESR

　　對于電壓在1V以下，電流在100A以上的負載，其負載電阻在10mΩ以下，低于濾波電容的內部等效串聯電阻，會出現電壓紋波問題。假設可以 通過升降或升壓式轉換器實現這種電源，但流過電容的紋波電流在100 A以上，效率小于50％。對此，在降壓式轉換器中含有串聯濾波電感，可 以抑制紋波電流。但是，負載電阻與ESR相當，紋波電流分別流過電容和負載，其動作模式和目前的濾波電路不同。

　　為了探討紋波電壓的動作模式，應首先給出等效電路并進行仿真。仿真中根據C＝的值，有四種動作模式的紋波電壓。電壓紋波值與Crc/R的變 化關系曲線也有四種動作模式、C越大，紋波率就越小。為了進一步降低低壓大電流輸出電壓的紋波，即減小濾波電容ESR值，必須采取一定的 措施。

　　2）負載突變引起的沖擊電壓

　　對于數字電路的負載，為了快速響應各種模式的轉換，輸出電壓相應于負載變化的瞬態響應特性就顯得非常重要。此時，如果電流的變化率 較大，沖擊產生時間比開關周期Ts短，則很難期待由反饋而帶來的輸出電壓穩定效果。目前的技術還沒有辦法解決，正處于仿真研究階段。
