根據系統的設計要求，我們可得到移動DVD位控系統DVDWKXT的輸入和輸出接口如圖1所示。圖中的信號說明如下：

　　CLKIN：外部時鐘端輸入，8 MHz晶振；

　　OPEN_CLOSE：外部開關操作輸入電平信號；

　　TILT：外部輸入位置調節信號；

　　DATA：8位傳感器返回數據；

　　ADCABC00：傳感器通道選擇信號輸出；

　　ADCCLK：模擬轉換器的時鐘信號；

　　EOC，op， READ，WRITE：ADC0809的控制信號；

　　MOTOR11_OUT， MOTOR12_OUT， MOTOR21_OUT， M0TOR22_OUT：驅動馬達控制信號；

　　DS_TIME，DS_UNIT：時間及單位輸出信號；

　　ERROR00，G0OD00：異常，正常輸出信號；

　　V_POS1，V_POS2，V_P0S3：水平位置輸出信號；

　　H_POS1，H_POS2，H_POS3：角度位置輸出信號。

　　根據實際要求，上面的各個信號輸出為口巴標準電平，輸出電流約為5～10 mA。

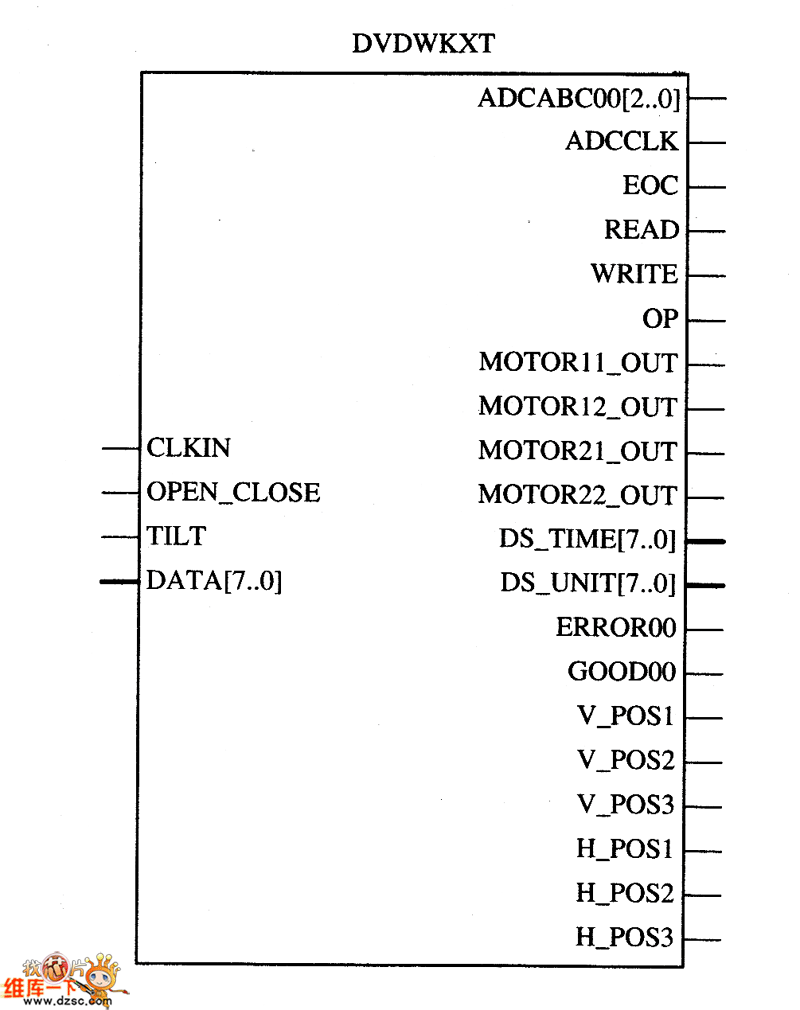

　　如圖1 DVDWKXT的輸入和輸出接口圖

　　經過對系統的設計要求進行分析，我們可將整個系統分為7個模塊：分頻模塊FINI、OPEN_CLOSE操作模塊OPEN_OP、TILT操作模塊TILT_OP、位置判斷模塊POS_DIFF、異常判斷及處理模塊ABN_DIFF、判斷輸出模塊OUTPUT、時間及位置顯示模塊DISPLAY。整個系統的組成框圖如圖2所示。

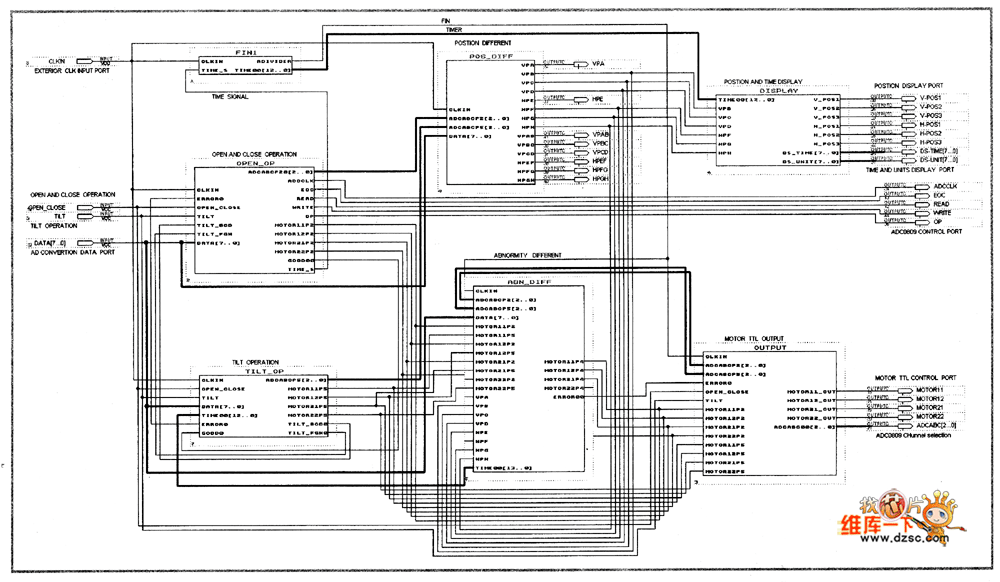

　　如圖2 DVDWKXT系統組成框圖
