2002年汽車音響的總銷量為6600萬部，市值達700多億，而這一年的汽車總銷量不過5500萬輛?？梢娖囈羯蔚陌l(fā)展?jié)摿薮?，與汽車業保持著同等的增長速度。車載DVD雖然是近兩年才出現的新產品，但以其較高的視聽兼容性，自面市以來備受消費者的青睞，成為新一代汽車消費潮流的象征之一。

　　車載DVD配備高清晰彩色液晶顯示屏和影院效果的高品質球繞立體聲，顯示屏的大小有5英寸、6英寸、6．5英寸、7英寸、8英寸等。汽車打開之后，顯示屏從前面面板盒內伸出并向上翻轉一定角度；通過遙控或按鍵，可以調整伸出的水平位置和傾仰角度。本設計擬采用一片CPLD/FPGA設計一個車載移動DVD位移控制系統，用于準確地控制液晶TFT顯示屏行走與翻轉的驅動馬達的運行時間及兩個馬達之間的配合。根據某車載移動DVD產品機械操作分析結果的要求，具體設計如下：

　?。?）OPEN_CLOSE操作：當系統測試到有一個OPEN_CLOSE高電平信號時，系統就驅動馬達1（MOT0R11端）,顯示屏從機盒內伸出，距離為142 mm，時間為3 s。水平移動到指定位置后，關斷馬達信號MOTOR11。

　?。?）自測向上翻轉操作（此操作只在正常開機或關機時使用）：開機時顯示屏從機內伸出，到達指定位置，從傳感器SENSOR1返回一信號，則開通信號M0T0R21，馬達運行時間為3 s，向上翻轉110°，從傳感器SENSOR2返回的信號表明到達指定位置，切斷MOT0R21信號。開機過程完成。

　　（3）關機操作：當OPEN_CLOSE為低電平時，系統通過相應的處理模塊檢測到顯示屏所在位置，然后做出相應對策。向下翻轉至水平位置后，水平縮進機內。

　　（4）角度調整與水平位置調整操作（TILT調節操作）：如果TILT信號為高電平，系統先測試其為高電平的時間寬度。若為2 s時，則調節水平位置，共三個位置，相鄰位置間隔為1.5 cm；若小于2 s時，則調節角度，共三個角度調節位置，相鄰角度大小為15°。在此操作過程中，馬達執行的方向由軟件通過傳感器返回的信號來識別檢測，做出相應處理。

　?。?）異常情況處理（異常情況就是在某一運行過程，由于人為地阻止顯示屏的正常移動，從而造成長時間的馬達過載異常）：由實際情況進行判斷，如果是異常情況，則關斷馬達信號并報警出錯；等待OPEN_CLOSE低電平的到來，然后返回機盒內。再次開機，系統則正常運轉。

　?。?）位置識別、異常情況判斷、狀態顯示、時間顯示：在系統對馬達進行驅動控制時，都要進行位置識剔、異常情況判斷，并把檢測到的信號通過狀態顯示模塊處理輸出。在每一運行過程，輸出模塊均把此時的時間顯示出，時間單位為1 s。

　　根據以上各種操作及要求，我們可得到各種操作的狀態轉換圖如圖1所示，系統的有關控制時序如2和圖3所示。

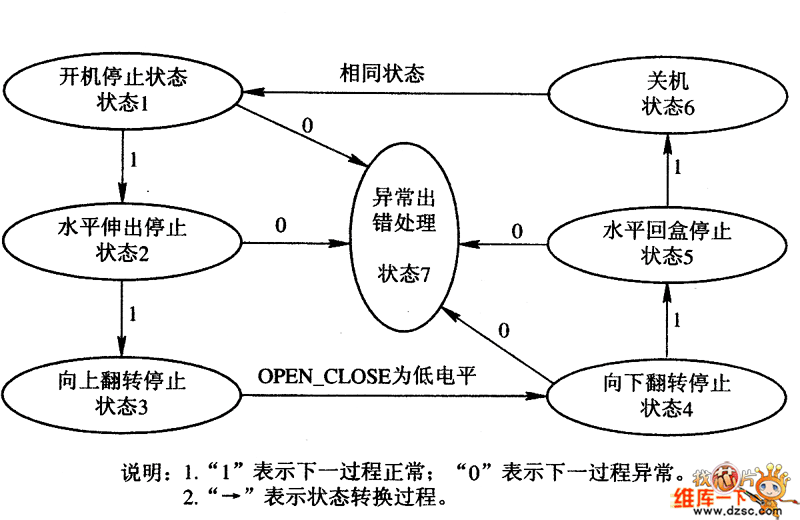

　　如圖1 各種操作的狀態轉換圖

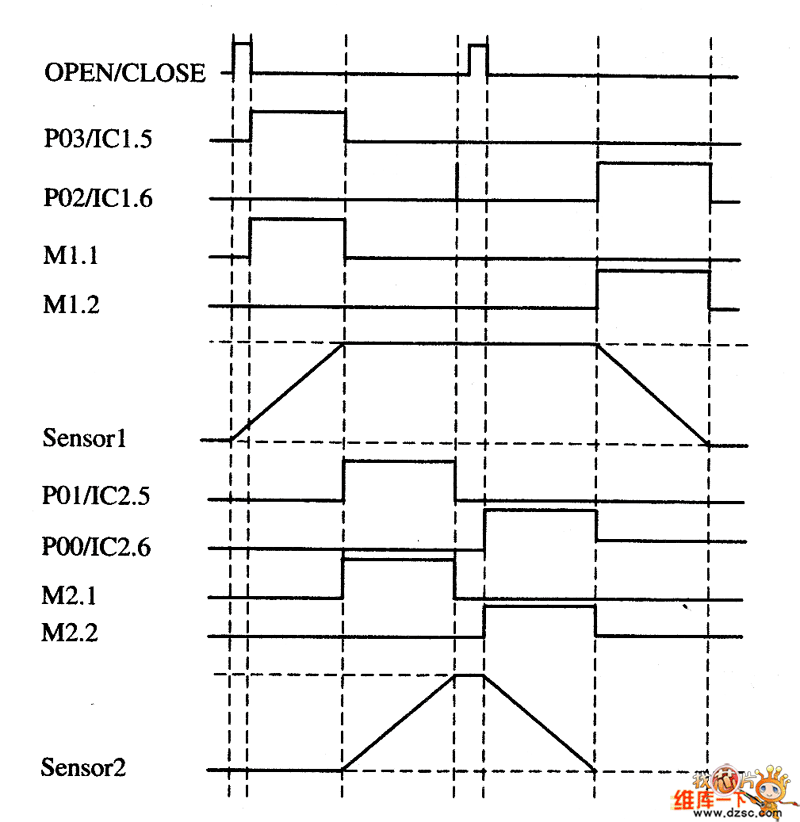

　　如圖2 行走(142 mm-3s)與翻轉(120°-3s)控制時序圖

　　如圖3 角度調整和水平位置調整控制時序圖

　　如圖2和如圖3中的信號說明如下：

　　OPEN/CLOSE：外部開關操作輸入信號；

　　TILT：角度調整和水平位置調整信號輸入端：

　　P00/IC2.6,POI/IC2.5，P02/IC1.6，P03/IC1.5：驅動信號，局電平有效；

　　M1.1，M1.2：行走馬達控制信號，高電平有效，電壓為9V；

　　M2.1，M2.2：翻轉馬達控制信號，高電平有效，電壓為9V：

　　Sensor1，Sensor2：分別為行走馬達和翻轉馬達的返回電壓信號，系模擬信號。
