根據系統設計要求，并考慮到系統的可驗證性，整個系統的輸入輸出接口設計如圖1所示：系統工作用2 Hz基準時鐘信號CLKIN，樓層上升請求鍵UPIN，樓層下降請求鍵DOWNIN，樓層選擇鍵入鍵ST_CH，提前關門輸入鍵CLOSE，延遲關門輸入鍵DELAY，電梯運行的開關鍵RUN_STOP，電梯運行或停止指示鍵LAMP，電梯運行或等待時間指示鍵RUN_WAIT，電梯所在樓層指示數碼管ST_OUT，樓層選擇指示數碼管DIRECT。

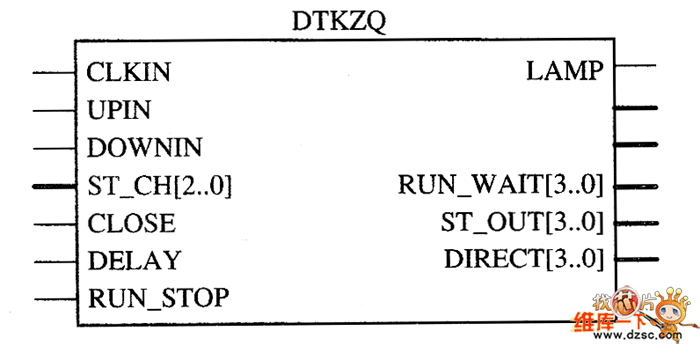

　　如圖1 電梯控制器DTKZQ的輸入輸出接口圖

　　電梯的控制狀態包括運行狀態、停止狀態及等待狀態，其中運行狀態又包含向上狀態和向下狀態。主要動作有開、關門，?？亢蛦印３丝涂赏ㄟ^鍵入開、關門按鈕，呼喚按鈕，指定樓層按鈕等來控制電梯的行與停。

　　據此，整個電梯控制器DTKZQ應包括如下幾個組成部分：①時序輸出及樓選計數器；②靶梯服務請求處理器；③電梯升降控制器；④上升及下降寄存器；⑤電梯次態生成器。該電梯控制器設計的關鍵是確定上升及下降寄存器的置位與復位。整個系統的內部組成結構圖如圖2所示。

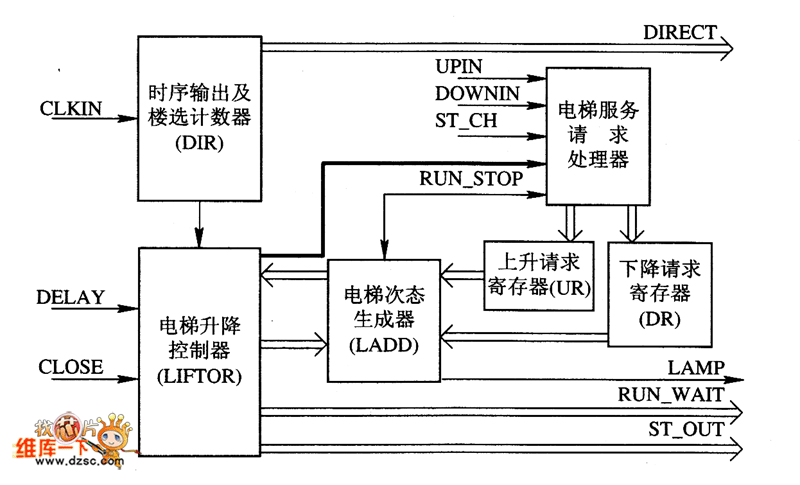

　　如圖2 電梯控制器的內部組成結構圖

　　由上面的內部組成結構圖可知，系統中的模塊較少，因此我們可采用多進程的方式進行VHDL程序設計。程序中主要進程有四個（見后述的DTKZQ.VHD）：分頻及樓選信號產生進程P1，樓層請求寄存器的置位與復位進程P2，電梯運行的次態控制進程P3，電梯運行樓層計數及提前/延遲關門控制進程M。其中P3是重要的一個進程，合理判斷電梯的運行次態是完成本設計的關鍵。

　　Pl進程將CLKIN 2分頻，產生1 Hz的時鐘信號驅動M進程。Pl進程同時對DIR加1計數，從“0000”計到“1111”。

　　P2進程通過樓層選擇指示變量DIR、電梯所在樓層變量LIFTOR和輸入信號UPIN，DOWNIN、ST_CH來判斷UR、DR的置位。

　　P3進程根據UR/DR的寄存器狀態和電梯所在樓層變量LIFTOR，當WAI_T=110時，給出電梯的下一個狀態。LADD為電梯的下一狀態的指示變量，“11”表示上升，“10”表示下降，“01”或“00”表示等待狀態。

　　P4進程由DIVID信號驅動，它響應CLOSEX，DELAYX信號，完成提前關門和延時關門請求，并根據LADD的狀態對LIFTOR變量做相應的增減。LIFTOR加1產生ST_OUT輸出信號，LADD（1）則直接輸出給LAMP變量。
