在消化上述給定設計的基礎上，設計并制作一個可以實時地對溫度和壓力這兩項參數進行自動測試和調控的壓力、溫度測控儀，該測控儀的組成框圖如圖1所示。圖中輸入有壓力信號Up和溫度信號Ut，分別用4位半和4位十進制數字顯示。測控儀輸出兩路反饋控制信號：電壓Ucon和電流Icon。

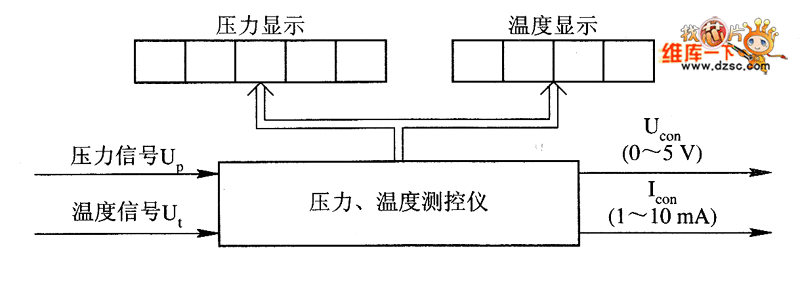

　　如圖1 壓力、溫度測控儀組成框圖

　　壓力信號Up由壓力傳感器提供。對于上述設計要求，可以采用GYY-7型壓力傳感器，傀提供特定的基準電壓情況下，它的輸出信號為0～3.5 mV。溫度信號U，由溫度傳感器提供，為實現設計要求，可選用鉑熱電偶，其輸出電壓是0～5 mV。為與ADC工作電壓相適應，在ADC之前分別插入壓力信號前置放大器和溫度信號前置放大器，如圖2所示。其中：

　?。?）多路模擬開關分時地采集壓力、溫度信號以及校準信號。

　?。?）公用的A/D轉換器分時地把對應于被測的壓力、溫度的模擬電壓轉換為特定編碼形式的數字量，供給控制和數據處理電路（簡稱壓溫測控儀控制器）。

　?。?）處理后的數字量由DAC再轉換成相應的模擬量，以控制模擬系統的工作。又因?yàn)槟M控制電路輸出電流信號，所以測控儀具備電壓、電流兩種反饋控制方式。

　?。?）控制器把測得的壓力、溫度數據送到有關顯示器顯示。顯示器均為八段LED器件。

　　（5）鍵盤和開關用來設置工作狀態、輸入數據或欲實現的功能。

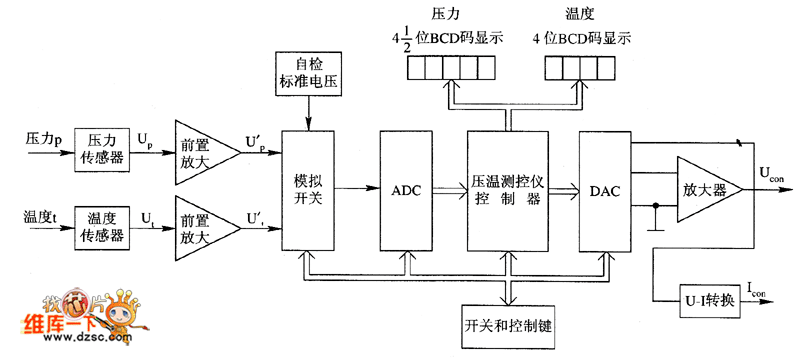

　　如圖2 壓力、溫度測控儀實施方案圖

　　壓溫測控儀控制器的功能如下：

　?。?）為保證分時采集壓力、溫度信號和自檢信號，控制器應能正確地切換模擬開關的地址信息；

　　（2）產生ADC和DAC正常工作的時序控制信號；

　　（3）判別和響應外部開關和鍵盤的狀態及其變化，實現相應的功能，例如自檢，置入測試上、下限值等；

　?。?）處理A/D轉換后的數據，并把經校正和補償處理后的數據送到顯示器，又把測試數據按照控制模式和要求，計算出相應的數字量送至D/A轉換器。
