標準手機鋰離子電池充電器
出處:中國電子技術信息網 發布于:2007-09-24 15:20:11
|

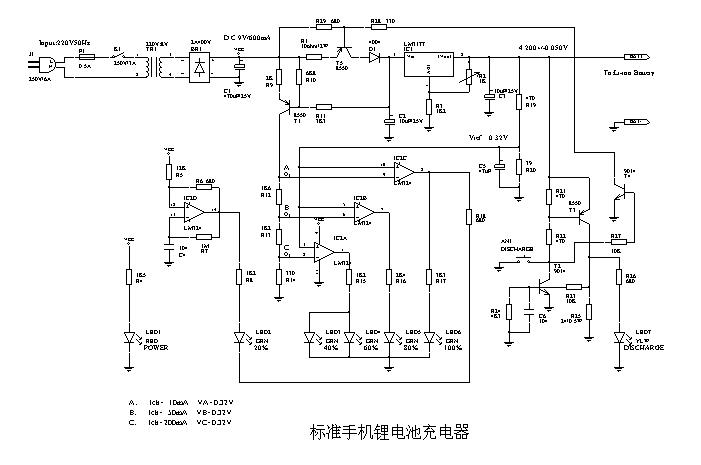

這個電路同樣沒有過壓保護。 鑒于嚴格的安全原因,這個電路的名稱當中加了“手機”二字,同樣地,在此再次建議各位同仁僅用于手機鋰離子電池的充電。 這個電路同樣也是標準的限流恒壓充電電路,比之前面的《簡單的Li-ion電池用標準充電器》,多了充電電量指示功能,做出來的東西也好看多了。本電路采用監測充電電流的方法進行充電電量監測并指示,可以科學準確地指示出電池是否充滿。這一點和廠家推薦的充滿判定方法一致。 另外還有一個不怎么有用的放電功能。通常鋰電是不需要放電的,可以用來測試電池是否有電。放電結束自動轉入充電,無需人工處理。 這個電路的功能特點與《簡單的Li-ion電池用標準充電器》相同。用此充電器充電的好處是可以充到標準的100%的容量,全自動充電,充多長時間也絕不會過充。(市售的充電器大部分是無法做到這些的。) 晚上充上電,第二天早上取下來即可,使用方便。 同樣需要注意的是,4.200V的充電限制電壓一定要調準確(在未接電池輸出開路時調)。當然,鋰電專用了。 這個電路適用于改裝有好多LED指示燈的充電器。找一個廢的充電器,裝入其外殼內,這會做的東西看起來很像個東西了吧? 電路使用說明 1、充電過程中LED2(綠色,20% 指示)閃亮。充滿后熄滅。
|
