摩托車防盜報警器 (八)

出處：qp929 發布于：2007-09-24 15:16:53

　　本例介紹的摩托車防盜報警器，是采用數字集成電路和報警音效集成電路等制作的高響度報警揚聲器，它既可作為防盜報警器，又可作為摩托車的電揚聲器使用。
　　電路工作原理

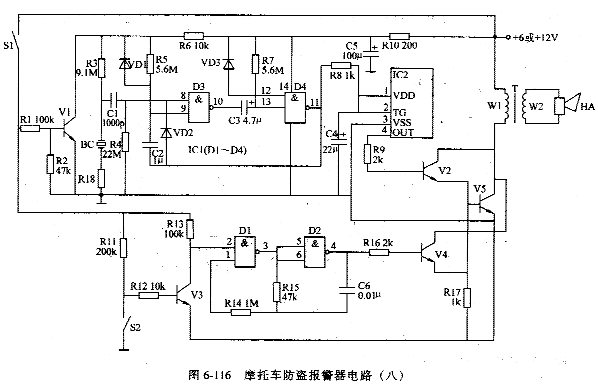

　　該摩托車防盜報警器電路由防盜檢測電路、控制電路、音效發生器、音頻振蕩器和功率放大輸出電路組成，如圖6-116所示。

　　防盜檢測電路由壓電式震動傳感器BC、電阻器R3~R7、R18、電容器C1~C3、二極管VD1~VD3和四與非門集成電路IC1(D1~D4)內部的D3、D4組成。
　　控制電路由晶體管V1、V3和電阻器R1、R2、R11~R13組成。
　　音效發生器由電阻器R8、R9、電容器C4和音效集成電路IC2組成。
　　音頻振蕩器由IC1內部的D1、D2、電阻器R14、R15和電容器C6組成。
　　功率放大輸出電路由電阻器R16、R17、R9、晶體管V2、V4、V5、輸出變壓器T和電揚聲器HA組成。
　　在摩托車鑰匙開關S1接通時，V1飽和導通，使與非門D3輸出高電平，D4輸出低電平，IC2不工作，V3導通，音頻振蕩器不振蕩，HA不發聲。。當按動摩托車的電揚聲器開關S2時，V3截止，音頻振蕩器振蕩工作，其輸出的音頻信號經V4、V5放大及T阻抗變換后，驅動HA發出"嘀嘀"聲。
　　將S1關閉后，V1截止，報警器進人警戒狀態。當有人移動摩托車時，壓電式振動傳感器BC將不斷地收到機械振動信號，使D4輸出高電平，IC2通電工作，其輸出的音效電信號經V2、V5放大及T阻抗變換后，驅動HA發出報警聲。若機械振動消失，則D4在延時一段時間后輸出低電平，使IC2斷電，報警器又進人警戒狀態。
　　元器件選擇
　　R1~R9、R11~R16、R18均選用1/4W金屬膜電阻器;R10和R17均選用1/2W金屬膜電阻器。使用12V電源時，R8改用2.7KΩ，R10改用470Ω，R16改用4.7kΩ。
　　C1選用高頻瓷介電容器;C2和C6選用獨石電容器或滌綸電容器；C3~C5均選用耐壓值為16V的鋁電解電容器。
　　VD1~VD3均選用IN4148型硅開關二極管。
　　V1~V4選用S9013或3DG12、S8050型硅NPN晶體管;V5選用3DD15型低頻大功率硅NPN晶體管。
　　IC1選用CD4011或CC4011、MC14011型四與非門集成電路;IC2選用KD9561或CW9561型報警音效集成電路。
　　T使用變壓器用E型磁心和高強度漆包線繞制:使用6V蓄電池時，W1繞組用φ0.25mm的漆包線繞150匝，W2繞組用φ0.07mm的漆包線繞2000匝;使用12V蓄電池時，W1繞組用φ0.17mm的漆包線繞290匝，W2繞組仍用φ0.07mm的漆包線繞2000匝。
　　壓電式振動傳感器BC可選用ZL-10型振動傳感器或使用靈敏度較高的壓電蜂鳴片。
　　HA使用壓電式電揚聲器或電磁式電揚聲器。
