本例介紹的短路式防盜報警器，能在防盜觸發開關接通時發出聲光報警信號，可用于箱包和門窗的防盜報警。
　　電路工作原理

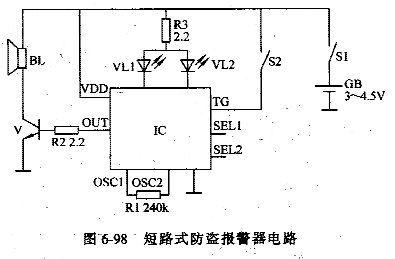

　　該短路式防盜報警器電路由音效集成電路 (IC)、晶體管v、電阻器R1~R3、發光二極管VL1、VL2、電源開關S1和觸發開關S2組成，如圖6-98所示。

　　使用時，將S2安裝在門窗 (或箱包)上，使之在門窗 (或箱包)打開時接通。在S2未接通時，IC不工作，BL不發聲，VL1和VL2不發光。當有盜賊將門窗 (或箱包)打開、導致S2接通時，IC受觸發工作，其OUT端輸出的音效電信號經V放大后，驅動BL發出報警聲 (警笛聲)。同時，VL1和VL2輪流閃爍發光。
　　改變R1的阻值，可改變IC的振蕩頻率，從面改變BL發聲的音調及VL1、VL2的閃光頻率。
　　元器件選擇

　　R1~R3均選用1/4W金屬膜電阻器。
　　VL1和VL2均選用φ5mm的紅色高亮度發光二極管。
　　V選用S9013或C8050、S8050型硅NPN晶體管。
　　IC選用HFC9561A或KD9561、CW9561型四聲模擬音效集成電路。
　　BL選用0.25W、8Ω的電動式揚聲器。
　　S1選用單極撥動式開關;S2選用微動開關或按鈕。
