本例介紹的電話線路防盜報警器，通過對外線電壓和本機電流進行檢測，從而區分出是否有人在用外線盜打電話。當有人盜打電話時，報警器會發出聲光報警信號。
　　電路工作原理

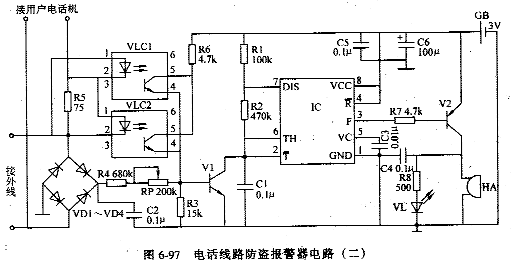

　　該電話線路防盜報警器電路由外線電壓檢測電路、工作電流檢測電路和報警電路組成，如圖6-97所示。

　　外線電壓檢測電路由二極管VD1~VD4、電阻器R3、R4、可變電阻器RP，電容器C2和晶體管V1組成。

　　工作電流檢測電路由電阻器R5、R6和光耦合器VLC1、VLC2組成。
　　報警電路由電阻器R1、R2、R7、R8、時基集成電路 (IC)、電容器C3、C4、晶體管V2和蜂鳴器HA組成。
　　在用戶摘機時，電話外線電壓通過R5和VLC1、VLC2為用戶電話機供電，使VLC1和VLC2內部的發光二極管發光，光敏晶體管導通，+3V電壓經R6和VLC1、VLC2內部的光敏晶體管加至V1的基極，使V1導通，由IC和R1、R2、C1、C3等組成的多諧振蕩器不振蕩，VL不發光，HA不發聲。
　　當有人利用電話外線并機盜打電話時，外線上48V左右的直流電壓將降至34.5V以下，使V1截止，多諧振蕩器振蕩工作，V2間歇導通，HA發出"嘀、嘀"的報警聲，VL閃爍發光。
　　調節RP的阻值，可改變報警電路動作的靈敏度。
　　元器件選擇
　　R1~R4、R6、R7均選用1/4W金屬膜電阻器;R5選用1/2W的金屬膜電阻器。
　　RP選用膜式可變電阻器或?qū)嵭目勺冸娮杵鳌?BR>　　C1~C5均選用獨石電容器;C6選用鋁電解電容器。
　　VD1~VD4均選用1N4007硅整流二極管。
　　VL選用φ5mm的紅色發光二極管。
　　V1選用S805O或C8050型硅NPN晶體管;V2選用S8550或C8550型硅PNP晶體管。
　　IC選用NE555或CD7555型時基集成電路。
　　VLC1和VLC2選用4N25或MOC8111型光耦合器。
　　HA選用內置報警音源的壓電式蜂鳴器或電磁蜂鳴器
