數字電視機播放接收的模擬信號之前必須先將之轉為數字視頻信號，這個模擬數字轉換過程先在傳輸通道內進行，已轉為數字格式的視頻信號再傳送到路徑選擇及生產控制開關系統，然后才傳送到錄像系統或發送器。在整個視頻信號傳送過程中，我們可充分利用串行數字視頻信號集成電路的內置測試圖案產生功能測試電視信號的完整性。

       數字電視機必須將視頻信號轉化為畫面影像，但由于不同格式的視頻信號有不同特性，而且需要轉換的視頻信號數量非常龐大，加上數字電視機同時采用并行及串行方式傳送數據，因此要測試視頻信號的轉換是否有訛誤并不容易。此外，視頻信號數據必須加以編碼或加密，以免圖案信號有太多直流或附帶連串的“1”或“0”信號，因此整個測試過程可說極為艱巨。已加密的 NRZ 數據必須再轉為 NRZI，以便調低實際的傳送時鐘頻率。但這樣又會產生另外一些原先正想解決的問題。數字電視機對數據的完整性有很高的要求。畫面的素質至為重要，這個要求不能妥協。



;     雖然要測試整個視頻信號轉換過程是一個艱巨的挑戰，但我們只要采用美國國家半導體的串行數字視頻信號芯片，便可充分利用這些芯片的內置自我測試及測試圖案產生 (BIST-TPG) 功能，克服測試過程的種種問題。以下是這些功能的簡單介紹。

       內置自我測試及測試圖案產生(BIST-TPG)功能

       內置自我測試及測試圖案產生系統必須能夠執行以下功能，才可真正滿足測試的要求。首先，系統的測試圖案產生功能必須是芯片內置的功能，而且系統必須采用真正的數字視頻信號進行測試。所謂真正的數字視頻信號是指符合 SMPTE 測試數據標準的數據。SMPTE 標準是 ANSI 承認的標準，規定測試數字電視信號的系統必須功能齊備、高度兼容及具有運作互通的能力。此外，有關的測試系統必須可以利用串行數字視頻信號芯片內置的錯誤檢測功能，而且也可與目標系統的應用速度同步執行工作。

       美國國家半導體有四款數字視頻信號芯片內置了這些自我測試及測試圖案產生 (BIST-TPG) 功能。CLC030 視頻信號串聯器是其中的一款數字視頻信號芯片。這款視頻信號串聯器芯片具有 SMPTE 259M 的標準清晰度/SMPTE 292M 的高清晰度，不但可支持輔助數據先進先出 (Ancillary Data FIFO)，而且還內置電纜驅動器?？梢岳?CLC030 芯片進行編碼、串聯及傳送的位并行數字視頻信號必須符合以下的視頻信號標準：SMPTE 125M 及 267M 的標準清晰度、10 位寬成份視頻信號標準以及 SMPTE 260M、274M、295M 及 296M 高清晰度、20 位寬成份視頻信號標準。這款芯片也可支持 270 Mbps 及 360 Mbps 的SMPTE 259M串行數據傳輸率、540 Mbps 的 SMPTE 334M 數據傳輸率 (建議中) 以及 1.4835 Gbps 與 1.485 Gbps 的 SMPTE 292M 串行數據傳輸率。

       CLC030 芯片內置的測試圖案信號發生器可以產生以下四種有助測試視頻信號系統的標準數字電視測試圖案：采用 8 種顏色的垂直色條圖案、鎖相環路壓力測試圖案、電纜均衡器壓力測試圖案以及可用以建立其他測試圖案的平坦圖場黑圖 (flat field black picture)。這些標準圖案都采用 4x3 標準縱橫比格式及 16x9 寬屏幕格式，并且同樣適用于 NTSC 及 PAL 的電視標準。

       測試種類

       色條圖案可說是業界常用的測試圖案。色條圖案屬于“非壓力測試圖案”，無論在直流還是頻率方面都取得適當?shù)钠胶?，因此可用以測試顫動及電纜傳輸距離以及其他電視功能。圖 1 的色條測試圖案顯示 CLC030 芯片產生的視頻信號光柵的部分特性。在圖中的活躍部分，每條掃描線有 1,920 個取樣，而總線數達 1,080 條，這是高清晰度電視廣播所采用的 SMPTE 274M 或 1080i 圖像清晰度標準。CLC030 芯片產生的數字光柵還有其他的特色，其中包括垂直幀掃描時間、每一掃描線的活躍視頻信號終止點及活躍視頻信號起始點、以及水平輔助幀掃描時間 (即水平消隱時間)。

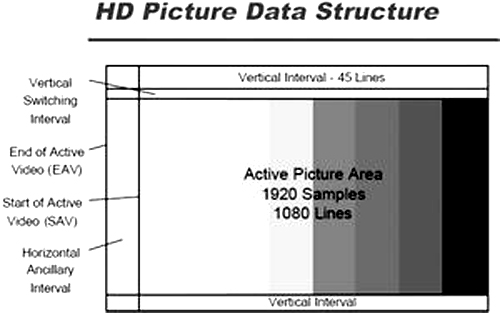

                                       圖1  高清晰度電視的畫面數據結構

       高清晰度電視與標準清晰度電視都采用相同的測試圖案，但的分別是高清晰度電視的光柵較大，每一畫面的數據大約9Mbyte。我們只要采用算法產生測試圖案及數據，便可節省串行數字視頻信號芯片的存儲空

間，縮小其體積，而這正是 CLC030 芯片的優勝之處。

       我們可以利用均衡器壓力測試圖案測試接收器鎖相環路。串聯器是負責將數據編碼及加密的芯片。若某些顏色占據了畫面的很大部分，會令經由數字數據系統傳送的數字數據圖案出現缺陷，例如低轉換密度或直流比例太高。這些情況及引致這些情況出現的數據稱為“病態數據情況”或干脆簡稱為“病態情況”。在捕捉或直播現場節目時，這些顏色情況很少會出現。很多時候它們只是制造計算機圖像或無光背景時的副產品。這些圖案給接收系統，例如錄像機或發送器， 添加一定的壓力。直流偏移會為接收器的電纜均衡器帶來尤其大的壓力，以致會改變接收器輸入的閾值。



                                             圖2  電纜均衡器壓力測試

       進行均衡器測試常用的病態情況是先以某一極性的 19 位串行數據圖案進行測試，然后再以相反極性的 1 位串行數據圖案測試。整個圖案必須在視頻信號傳輸線由頭至尾接受測試。進行 NRZI 編碼時，可以采用任何一種極性的數據。這些串行數據可在均衡器的交流電耦合輸入端產生較大的直流偏移。處于水平消隱信號時間內的圖案會被中斷，而直流會恢復通電。設計完善的接收器及電纜均衡器應有較廣泛的直流信號電壓處理能力，即使壞的情況出現，其中的直流恢復功能應該可以化解有關的影響，避免丟失任何數據。我們可以利用均衡器壓力測試圖案確定系統的極限，或找出故障所在。

       接收器鎖相環路也會受不尋常的數據狀況所影響。某些顏色會產生低轉換密度的數據圖案，換言之，圖案頻率也較低。



                                         圖3  接收器鎖相環路壓力測試

其中一種看似同樣黑的顏色可以將實際的傳輸時鐘頻率降低約 4 倍。這個圖案先以某一極性的 20 位串行數據進行測試，然后再以相反極性的 20 位串行數據測試 (參看圖 3)。有關圖案必須在整條活躍掃描線由頭至尾進行測試。若接收器鎖相環路沒有足夠的頻率轉換，每當進行逐行掃描時，接收器鎖相環路便會出現頻率偏移。若鎖相環路的頻率或相位每次轉變超過一位，便有絕大的機會丟失一些數據位，甚至鎖相環路也有可能將所有已鎖定的頻率全部解鎖。到鎖相環路重新將頻率鎖定時，可能會丟失一條或更多掃描線。

       我們可以為系統添加電纜，以測試數字電視系統的承受度及極限，這是測試數字電視系統常用的測試方式。若數字電視系統內置了 CLC030 及 CLC031 這兩款芯片，便無需尋求外面的測試支持也可進行這類測試。(CLC031 是一款與 CLC030 芯片搭配一起使用的協同解串器。)



     &nb

sp;                                             圖4 控制生產的切換開關

       圖4顯示一款可用以控制生產的切換開關，這是 CLC030/CLC031 串聯解串器的其中一種應用。圖中的 CLC030 芯片用作串行信號發生器，而 CLC031 芯片則用作錯誤指示器。CLC031 解串器芯片的周期性自動檢查 (CRC) 功能以及錯誤檢測與處理系統負責為接收器執行檢測功能，以確定接收的數據是否有訛誤。測試路徑先通過切換開關，然后再經由電視機廠連接外部的路徑。由于該測試路徑已加設電纜，因此一旦訛誤信號出現，CLC031 解串器芯片的周期性自動檢查電路的錯誤檢測系統便可在開始階段加以監視。若采用像均衡器病態情況一類的壓力測試信號，便可對切換開關的每一接收信號的響應或測試路徑上其他系統的響應進行評估。在這個情況下若出現錯誤，便可將 CLC030 芯片的測試圖案改為色條等非壓力測試圖案或啟動其內部病態遞色系統，以便檢查為何出現錯誤。

       簡言之，串行數字視頻信號 (SDV) 芯片若內置測試圖案信號產生功能，便可在數字信號通道的任何位置進行系統測試，大大加強測試方面的能力。由于測試圖案信號產生功能非常容易使用，因此有助縮短測試時間，降低開發成本，以及提高畫面素質。
