圖1所示的設計是一條看得見的光鏈路，可供需要觀看被傳送的數據的人使用。該設計的一個附加優點是隔離電平高達5000V以上。對該系統的測試使用了數據采集系統的COM輸入端以及標準PC的COM端口。MC1489將RS-232C的數據變換成TTL信號，7404門電路再將TTL信號倒相。7404的輸出信號驅動Q₁，即2N3055型功率晶體管。該功率晶體管驅動3只發光二極管（LED），以組成一個光源。當RS-232C端口上沒有數據時，3只LED不發光，而在數據傳輸進行的時候，3只LED就以數據傳輸?shù)乃俾书W爍。光接收器要與LED保持50cm的距離，以獲得的隔離度。光電晶體管MRD5009直接將光變換成TTL輸出信號。（TIL99光電晶體管也同樣適用。）此外，你還應當將MRD5009/TIL99與電源隔離，并將MC1488與接收器電路的電源隔離。MC1448是一只TTL到RS-232C的變換器。

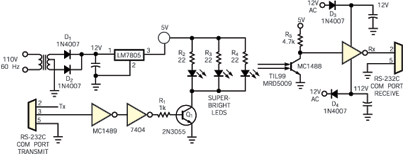

　　圖1 本電路提供一個可見的指示信號，表示正在進行RS-232C數據傳輸。
