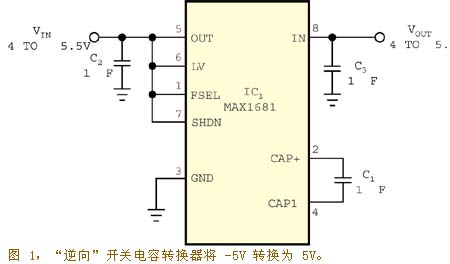

通用的開關電容電荷泵式電壓轉換器都能將一個正電壓源的電壓轉換為負電壓，或使之增加一倍。但是，某些完全由ECL（射極耦合邏輯）電路組成的設備。只能提供一個負電壓，如-5.2V。圖1說明如何用一只開關電容轉換器來獲得一個適宜為 ECL-TTL 電平轉換器和其它電路供電的正電源電壓。
　　雖然接到IC₁的連線似乎要反接，但IC₁內部開關的雙向特性允許把IC₁的輸出腳用作電源輸入端。當IC₁的內部開關將 CAP+ 腳接地，并通過輸出腳OUT將CAP-腳接至負電源時，電容 C₁獲得電荷。在下半個周期內，IC₁將 CAP-接地，并將CAP+接至IN（一般用作輸入端），從而將C₁的正電荷傳送給輸出電容C₃和負載。在FSEL連接到OUT的情況下，內部振蕩器將電荷放電周期頻率設定為大約1MHz。

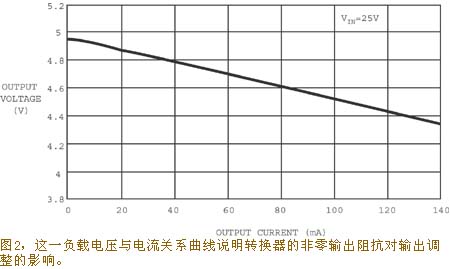

　　如圖 2 所示，IC₁的切換開關有內阻，會產生影響輸出電壓的幅度，這一輸出電壓幅度低于輸入電壓，并在輸出負載電流增大時會得到不大理想的調整。為達到性能，C₁、輸入輸出旁路電容器C₂和C₃都要使用ESR小的電容器。
